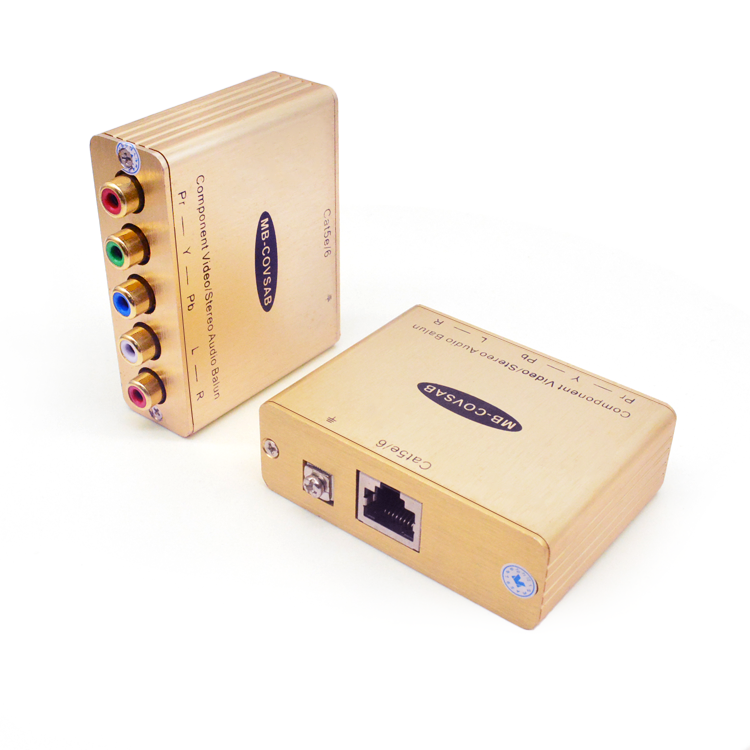

Балун компонентного видео/стереоаудио (COVSAB) позволяет передавать один сигнал компонентного видео (YPbPr или RGB) и один канал стереоаудио
по одному кабелю витой пары Cat5e/6, что обеспечивает более экономичную прокладку кабеля.
При использовании в паре или в сочетании с COVSAB балун компонентного видео/стереоаудио поддерживает разрешение высокой четкости и настоящий левый/правый стереозвук для высококачественных коммерческих и бытовых AV-приложений и т. д.
Балун компонентного видео/стереоаудио (COVSAB) позволяет передавать один сигнал компонентного видео (YPbPr или RGB) и один канал стереоаудио по одному кабелю витой пары Cat5e/6, что обеспечивает более экономичную прокладку кабеля.
При использовании в паре или в сочетании с COVSAB балун компонентного видео/стереоаудио поддерживает разрешение высокой четкости и настоящий левый/правый стереозвук для высококачественных коммерческих и бытовых AV-приложений и т. д.
Функции
Поддерживает разрешение 720p/1080i/p на расстоянии до 500 футов (152 м) по Cat5E/6.
Поддерживает настоящий Hi-Fi аналоговый стереозвук для левого и правого каналов на расстоянии до 2000 футов (667 м) через Cat5E/6.
Более экономичная кабельная разводка
Более быстрые перемещения, добавления и изменения
Спецификация
Среда
Компонентное видео (YPbPr), RGB-видео (синхронизация по зеленому цвету). 480i/p, 720p, 1080i/p. Линейный стереозвук.
Устройства
DVD-плееры, спутниковые ресиверы, плазменные дисплеи, проекторы, мониторы, преобразователи с повышением частоты, усилители, коммутаторы, домашние кинотеатры и другое оборудование, поддерживающее компонентное видео HDTV и/или стереозвук.
Передача инфекции
Прозрачно для пользователя.
Пропускная способность
Видео (Y): от постоянного тока до 60 МГц, спад 3 дБ
Аналоговый звук: от 20 Гц до 20 кГц
Максимальный вход
Видео: 1,1 В (пик), аудио: 1,1 В (пик)
Вносимая потеря на пару (канал Y)
0,1 дБ для 0,1 МГц. Постепенно увеличивается до 2,5 дБ по всему диапазону частот.
Вносимая потеря на пару (аудио)
Менее 2 дБ во всем диапазоне частот на пару балунов
КНИ
Менее 0,01% при 1 кГц
Возвратные потери (канал Y)
Более 15 дБ во всем диапазоне частот
Отклонение синфазного режима
Соотношение (канал Y)
-55 дБ на частоте 0,1 МГц
Постепенно увеличивается до -20 дБ на частоте 60 МГц.
Макс. Цвет на расстоянии через
Кабель UTP/STP категории 5E/6
Видео: 480i/p: 1000 футов (305 м). 720p и 1080i/p: 500 футов (152 м)
Стерео аудио: 2000 футов (667 м)
Кабель: Cat 5E/6 UTP/STP
Одножильный медный провод сечением 24 AWG или меньше
Импеданс: 100 Ом на частоте 1 МГц
Максимальная емкость: 20 пФ/фут
Затухание: 6,6 дБ/1000 футов на частоте 1 МГц.
Кабель: Коаксиальный
Импеданс: 75 Ом на частоте 1 МГц
Разъемы
Три разъема RCA-F: Зеленый (Y), Синий (Pb), Красный (Pr)
Один разъем RCA-F для аналогового звука
RJ45 для витой пары.
Конфигурация контактов
Чувствителен к обратной полярности
Красный (Pr): контакты 7(R) и 8(T) Зеленый (Y): контакты 4(R) и 5(T)
Синий (Pb): контакты 1 (R) и 2 (T). Аналоговый звук: контакты 3 (R) и 6 (T).
Температура
Рабочая: от 0° до 55°C
Хранение: от -20° до 85°C.
Влажность: до 95 % без конденсации.
Корпус
Алюминиевый сплав
Размеры (упаковка)
155 мм*80 мм*30 мм (включая одну пару балунов)
Вес (упаковка)
250г
Приложения
Аренда и постановка, площадки
Подключения видеокамеры
Производство мобильного видео
Подиумные презентационные системы.
Упаковка
1. Аудиобалун x2 шт.
2. Руководство пользователя x1 шт.
Процесс установки
1. Подключите разъемы RCA передающего балуна к видео- и аудиовыходам компонента-источника, который вы хотите передать. Подключите видео и
2. Аудиоразъемы от приемного балуна к нужному входному компоненту.
3. Вставьте кабель CAT5 в оба конца балунов. Вы можете использовать стандартную заделку EIA 568A/B.
