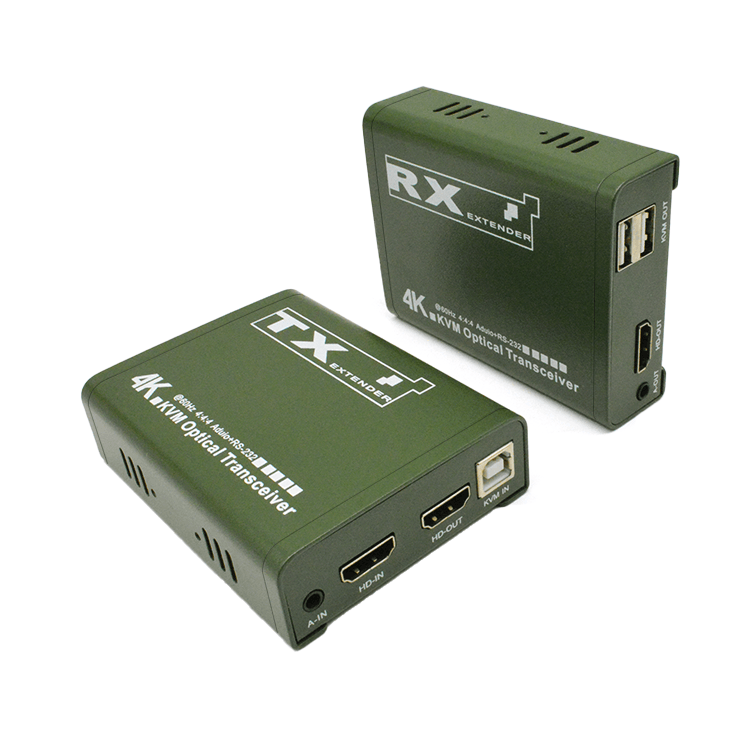

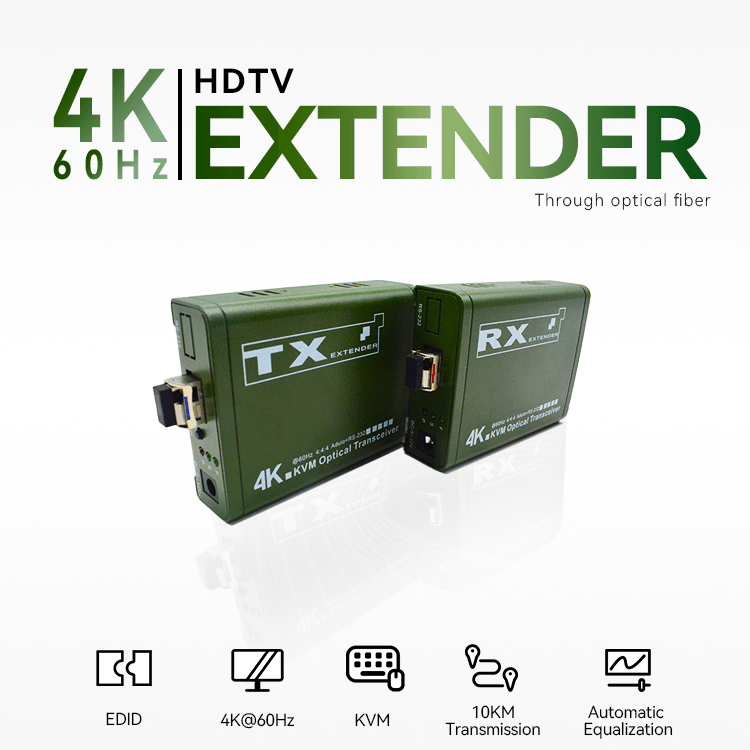

【M-HFK20U】Удлинитель оптоволокна 4K EDID KVM HD

Введение

M-HFK20U передает видеосигналы высокой четкости на большие расстояния по оптоволоконному кабелю, поддерживает
функцию KVM или RS232 и может управлять удаленными устройствами с помощью клавиатуры и мыши или RS232.

Этот продукт передает аудио- и видеосигналы высокой четкости HD с разрешением 3840*2160 при 60 Гц на расстояние более
20 км без сжатия через 10-гигабитное оптическое волокно.

Он поддерживает сигнал KVM или RS232 (опционально), независимую передачу звука и поддерживает выход локального контура,
что снижает затраты для пользователей, обеспечивая при этом стабильность сигнала.

Данная модель имеет встроенную функцию обучения EDID, что значительно повышает совместимость устройства.

Это оборудование имеет большое расстояние передачи, низкую стоимость использования, простоту установки, хорошую совместимость и является
стабильным и эффективным методом передачи. Он широко используется в передаче аудио и видео конференц-систем высокой четкости
, съемках фильмов и телепередач высокой четкости, обучающих системах высокой четкости,
цифровой рекламе высокой четкости и т. д.

Функции

1. Передача HD-видео и аудиосигналов на большие расстояния по оптическому волокну, до 20 километров;

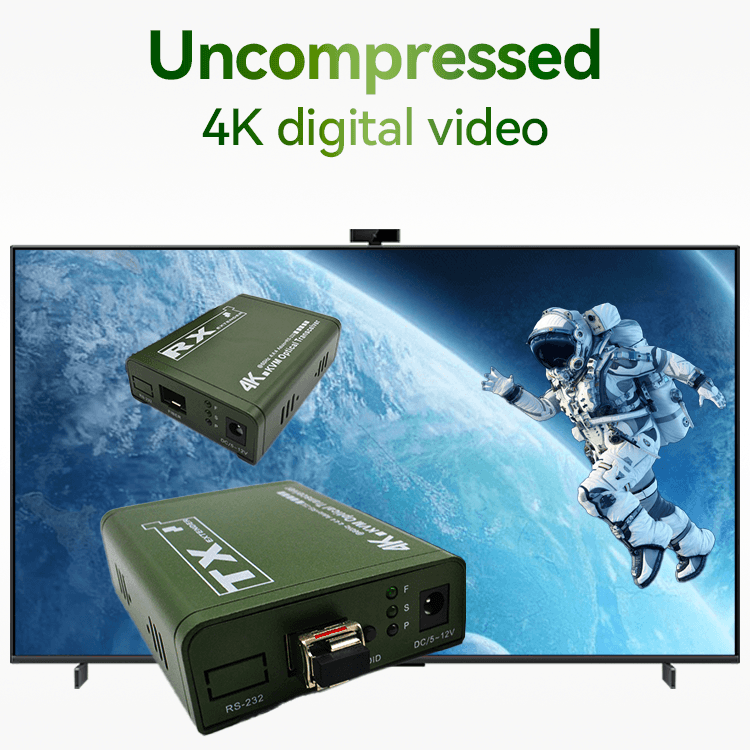

2. Разрешение видеосигнала HD может достигать 4K при 60 Гц (4:4:4);

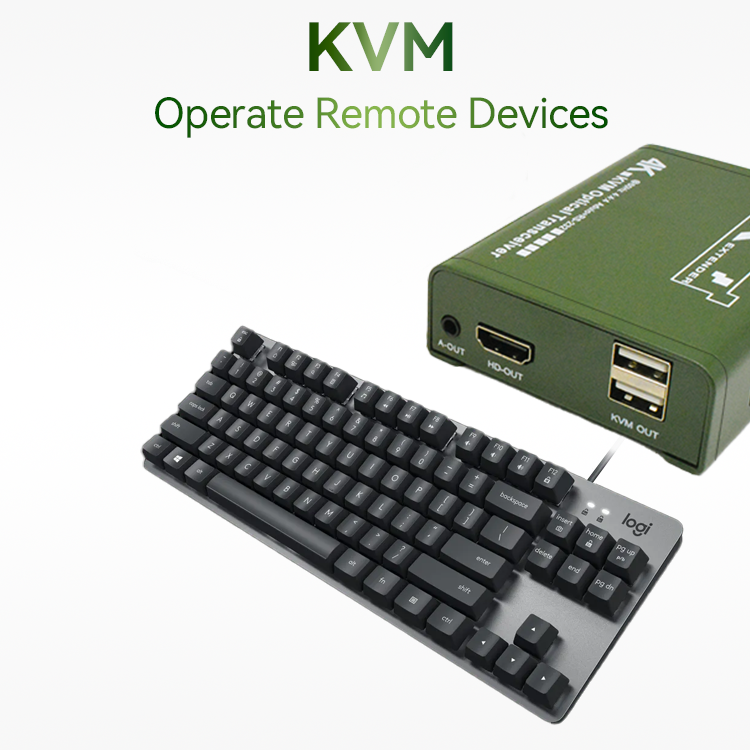

3. Поддержка KVM, использование клавиатуры и мыши для управления удаленными устройствами (или функция RS232 является дополнительной);

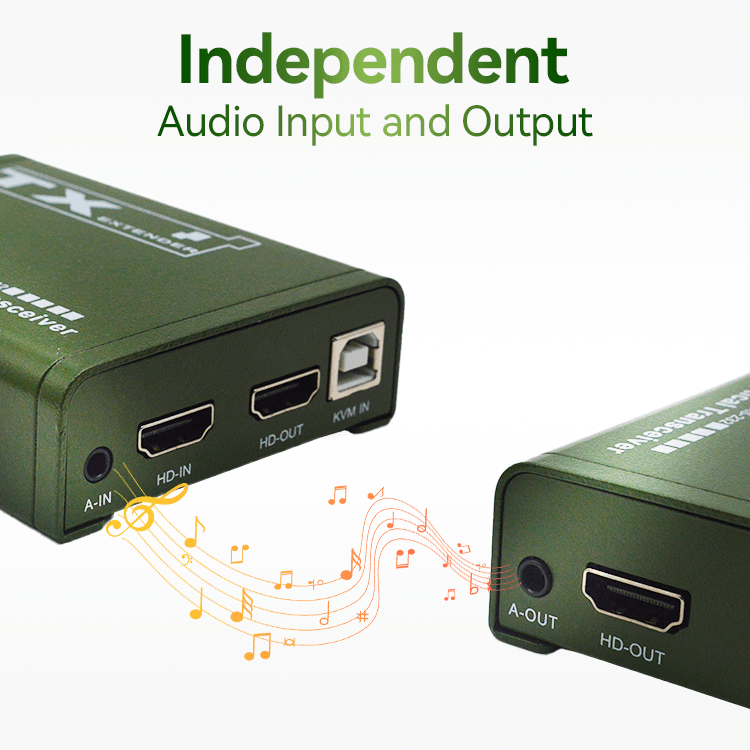

4. Поддерживает односторонний встроенный независимый аудиовход и выход;

5. Поддерживает выход петли;

6. Поддержка стандартов HD 2,0 и HDCP 2,2;

7. Поддержка обучения EDID, улучшение совместимости, согласование источников сигнала и устройств отображения для автоматического хранения;

8. Встроенная система автоматического выравнивания, изображение плавное, четкое и стабильное;

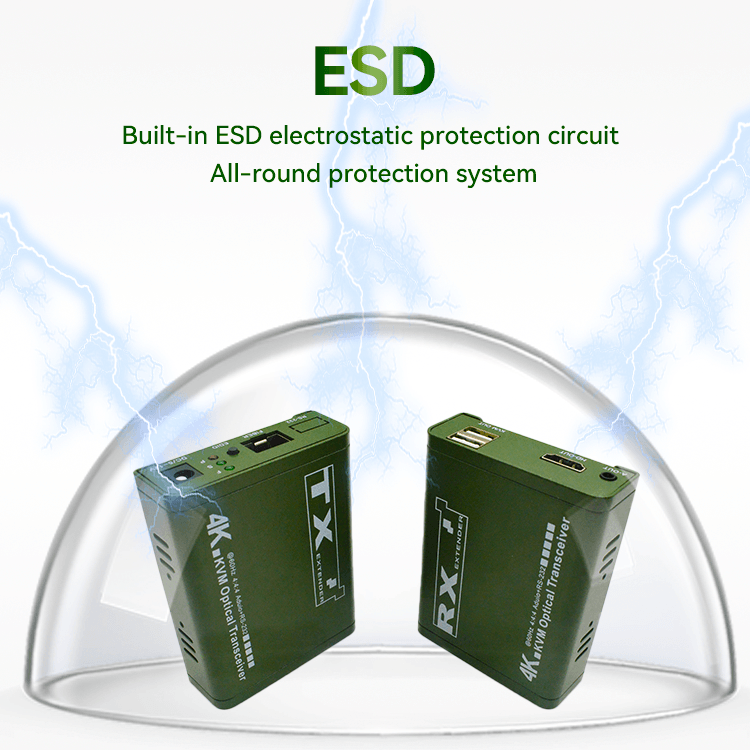

9. Встроенная схема электростатической защиты от электростатического разряда для обеспечения безопасности системы во всех аспектах.

10. Поддержка источника питания 5-12 В.

Спецификация

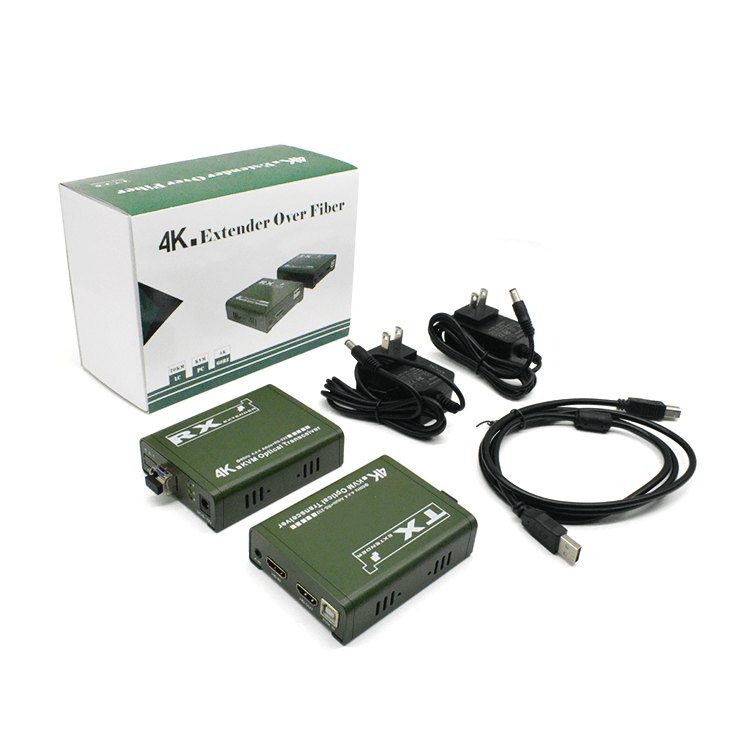

Упаковка

1. HD-передатчик x1 шт.

2. HD-ресивер x1 шт.

3. Оптоволоконный модуль 12G x1 пара

4. USB-кабель x1 шт.

5. Адаптер питания x2 шт.

6. Руководство пользователя x1 шт.

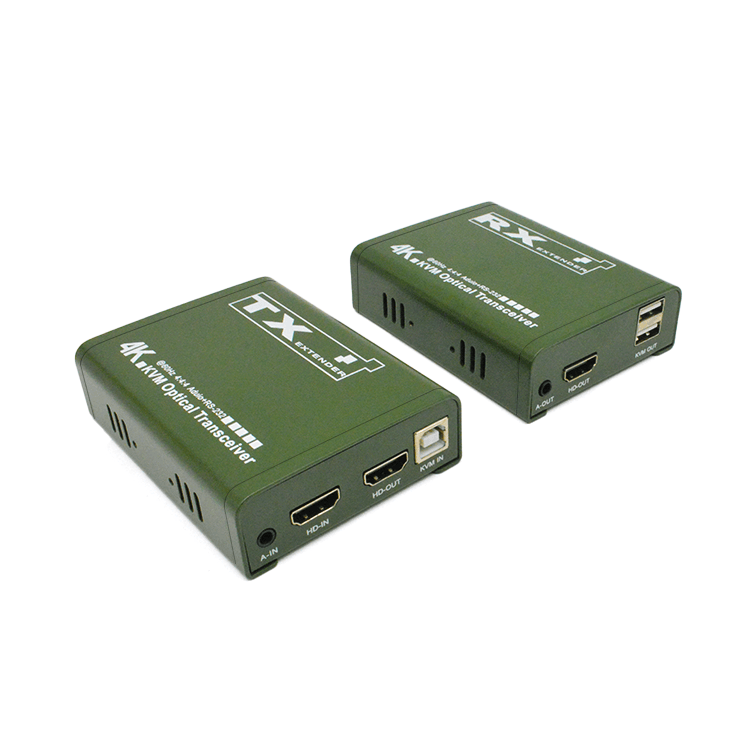

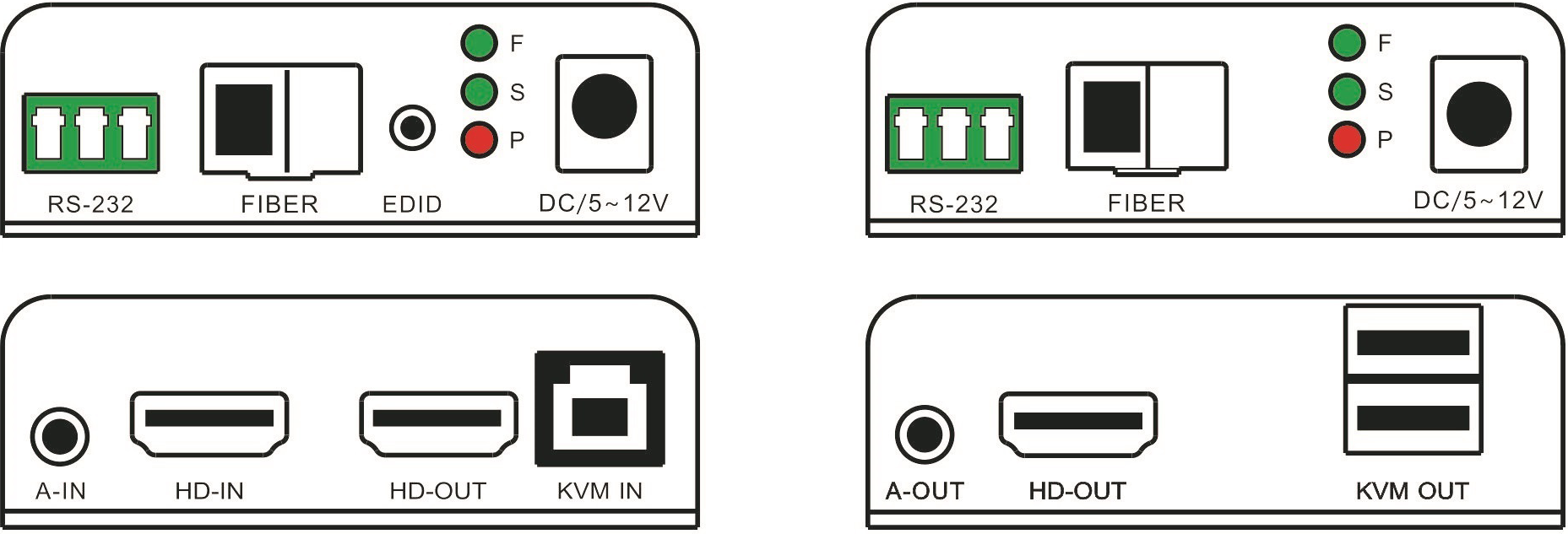

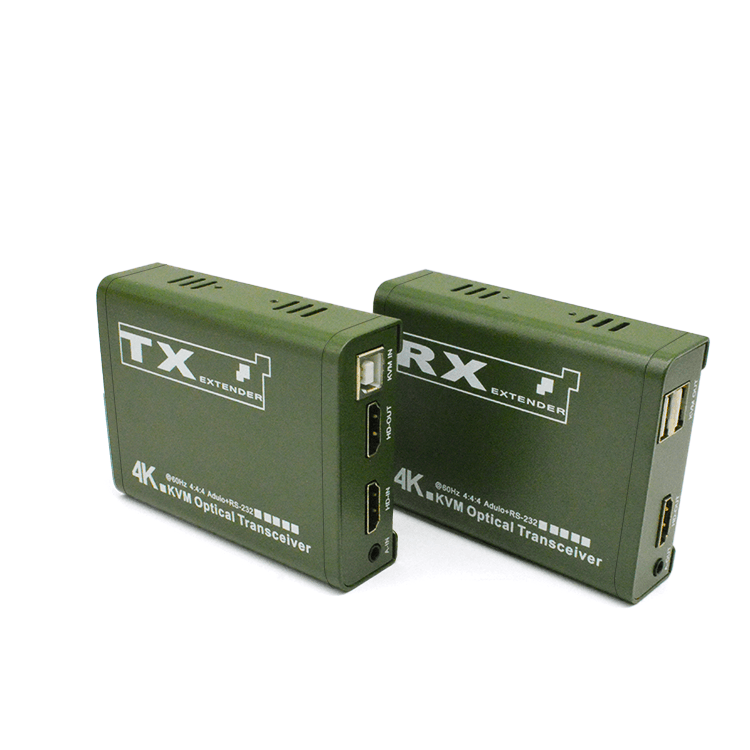

Интерфейс продукта

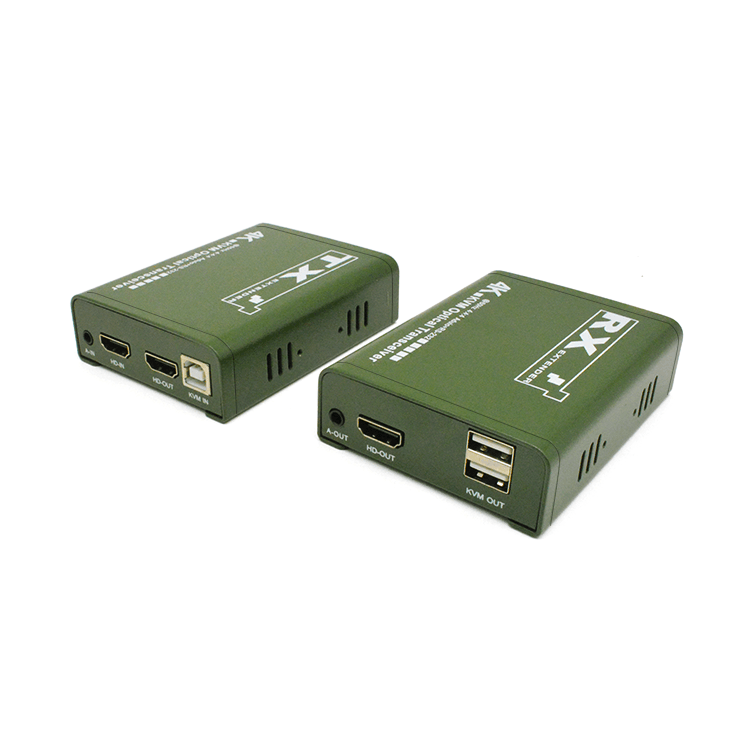

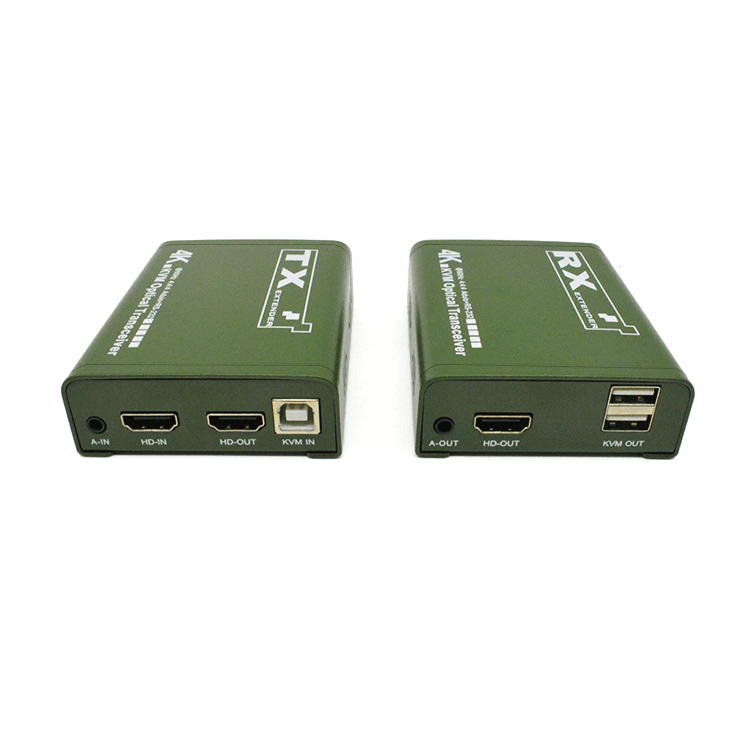

TX (передатчик) RX (приемник)

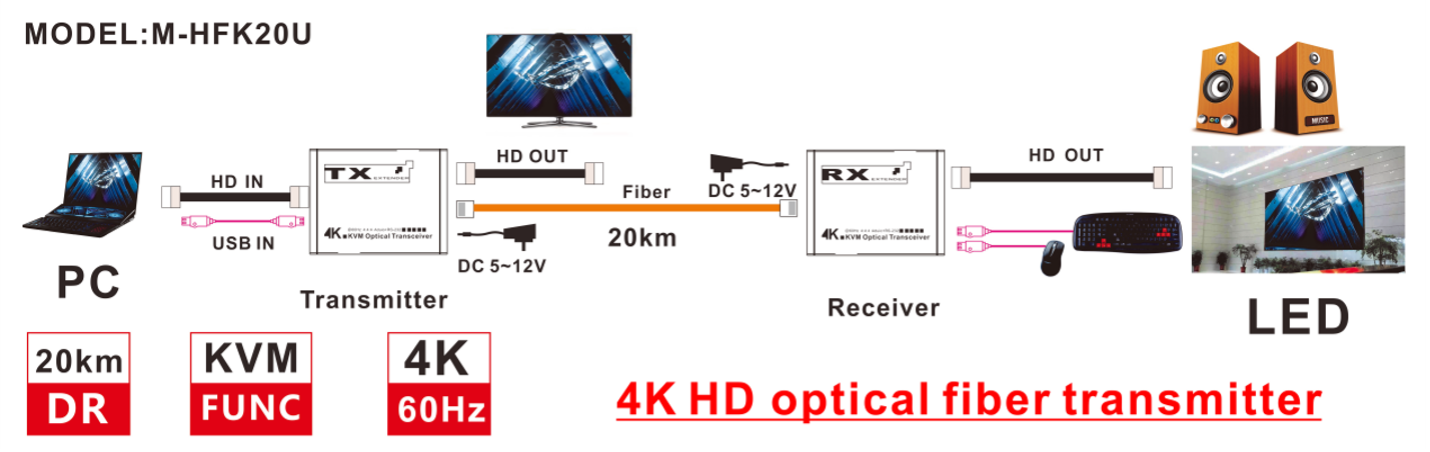

Процесс установки

1. Подключите источник сигнала HD к входному порту HD передатчика.

2. Подключите HD OUT приемника к устройству отображения.

3. Используйте оптоволоконный кабель для подключения оптоволоконного порта TX и RX.

4. Подключите TX и RX к источнику питания.
    Когда индикатор P/S всегда горит, индикатор F быстро мигает, он работает.

Поиск неисправностей

1. Красный свет (P) неяркий или яркость низкая. Проверьте, исправен ли адаптер питания.

2. Зеленый индикатор (S) не горит. Проверьте, запустился или выведен ли источник сигнала; Зеленый свет горит
    , что указывает на нормальную работу.

3. Зеленый индикатор (F) не горит. Проверьте, правильно ли подключен оптоволоконный модуль и
    правильно ли работают оптоволоконные кабели; (F) Мигающий свет указывает на регулярную работу.

4. Если на дисплее нет изображения, проверьте, выбран ли дисплей правильный входной канал.
    Если изображение ненормальное, обратитесь к приложению функции EDID.

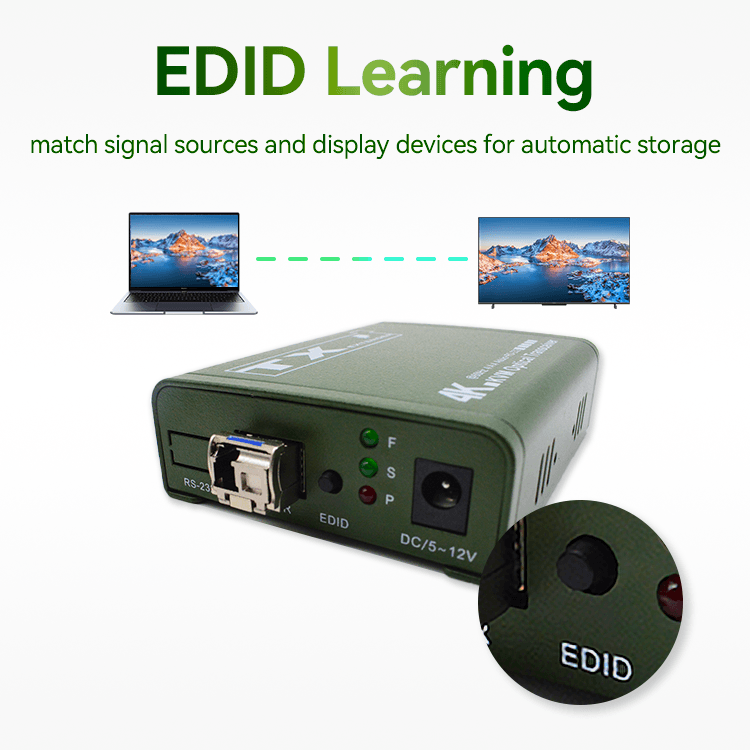

Метод нажатия кнопки EDID:

Если после подключения все индикаторы передатчика и приемника работают нормально, но на
мониторе нет изображения, меняется цвет или экран не заполнен:

1. Подключите интерфейс HD монитора к интерфейсу HD OUTPUT передатчика, включите питание,
    нажмите и удерживайте кнопку EDID.

2. Индикатор OUT мигает. После непрерывного мигания в течение 5 секунд обучение завершено,
    и переподключите передатчик.
