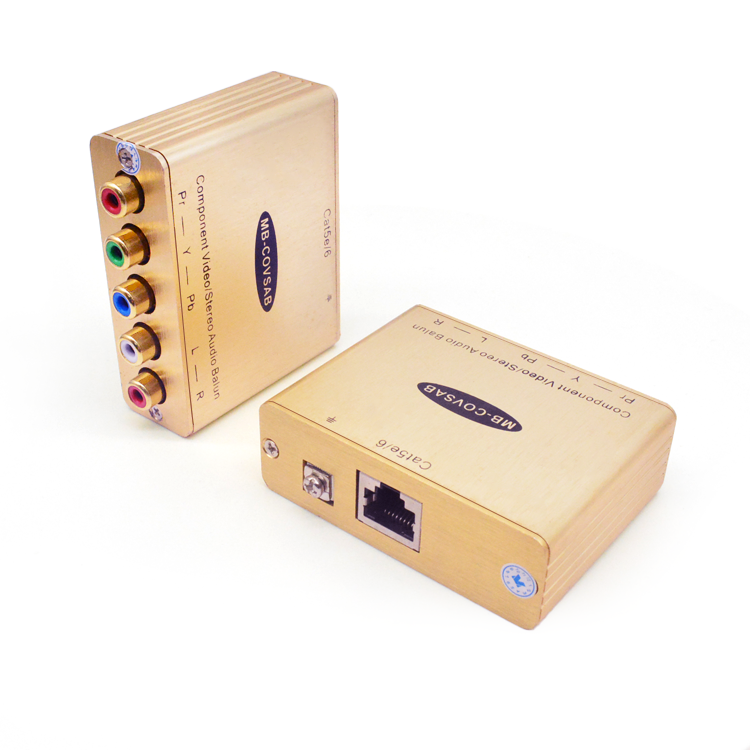

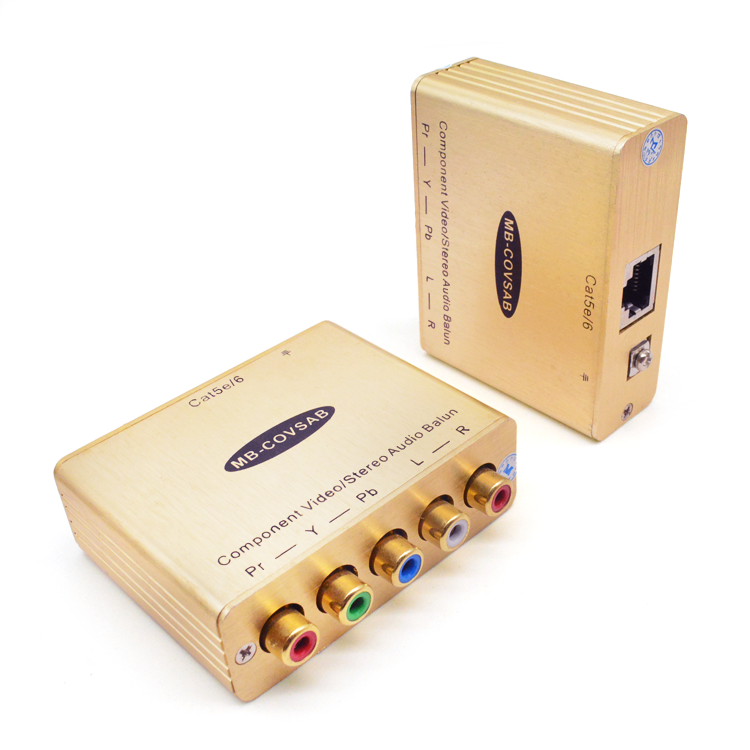

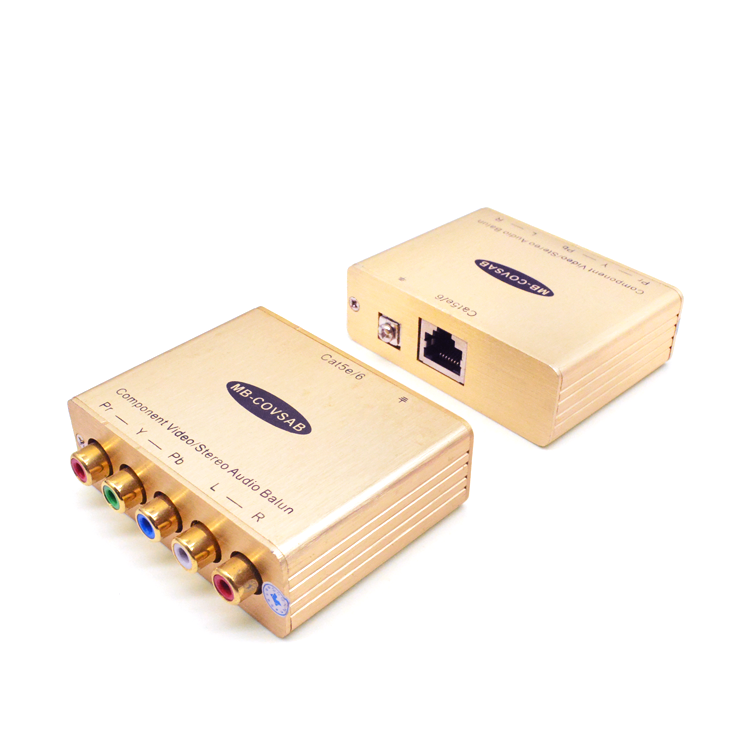

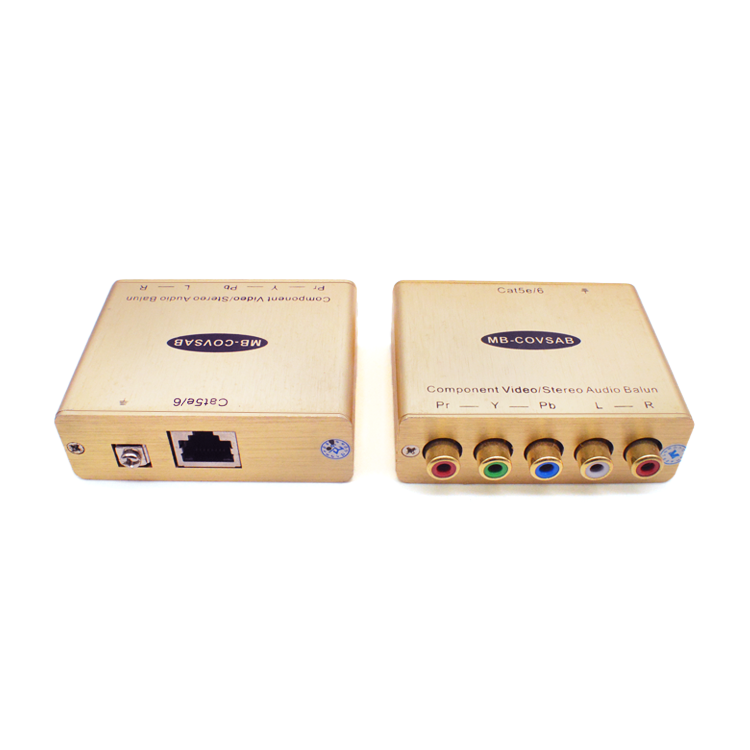

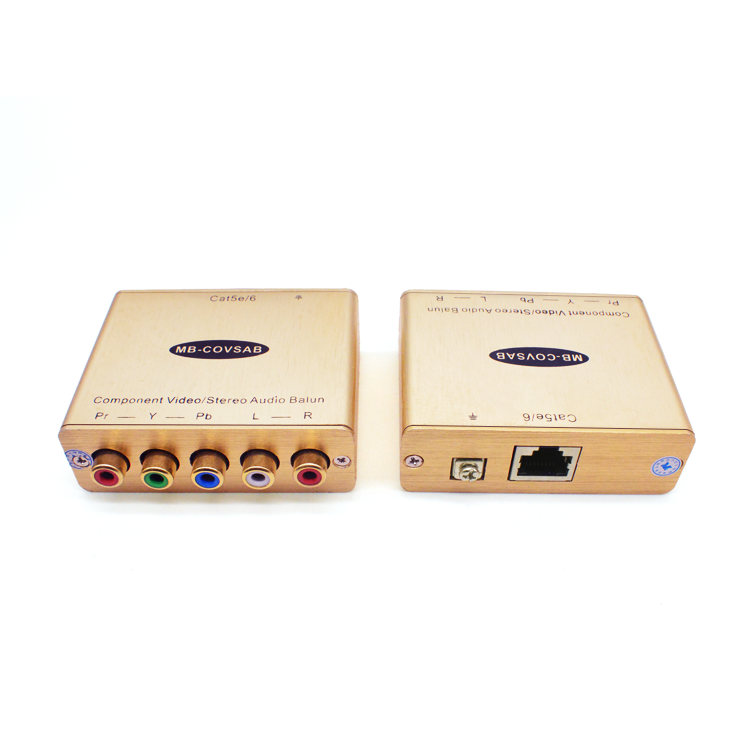

يسمح جهاز Balun للفيديو/الصوت الاستريو (COVSAB) بإرسال إشارة فيديو مكون واحد (YPbPr أو RGB) وقناة صوت استريو واحدة
عبر كابل زوج مجدول Cat5e/6 للحصول على كابلات أكثر فعالية من حيث التكلفة.
يستخدم Component Video/Stereo Audio Balun في أزواج أو بالاشتراك مع COVSAB، وهو يدعم دقة عالية الوضوح وصوت ستيريو حقيقي يسار/يمين لتطبيقات AV التجارية والسكنية عالية الدقة وما إلى ذلك.
يسمح جهاز Balun للفيديو/الصوت الاستريو (COVSAB) بإرسال إشارة فيديو مكون واحد (YPbPr أو RGB) وقناة صوت استريو واحدة عبر كابل زوج مجدول Cat5e/6 للحصول على كابلات أكثر فعالية من حيث التكلفة.
يستخدم Component Video/Stereo Audio Balun في أزواج أو بالاشتراك مع COVSAB، وهو يدعم دقة عالية الوضوح وصوت ستيريو حقيقي يسار/يمين لتطبيقات AV التجارية والسكنية عالية الدقة وما إلى ذلك.
سمات
يدعم 720p/1080i/p حتى 500 قدم (152 م) عبر Cat5E/6
يدعم صوت ستيريو تناظري حقيقي Hi-Fi يسار/يمين يصل إلى 2000 قدم (667 مترًا) عبر Cat5E/6
كابلات أكثر فعالية من حيث التكلفة
التحركات والإضافات والتغييرات بشكل أسرع
مواصفة
بيئة
فيديو مكون (YPbPr)، فيديو RGB (مزامنة باللون الأخضر). 480i/p، 720p، 1080i/p. صوت ستيريو على مستوى الخط.
الأجهزة
مشغلات DVD، وأجهزة استقبال الأقمار الصناعية، وشاشات البلازما، وأجهزة العرض، والشاشات، والمحولات الأعلى، ومكبرات الصوت، والمحولات، والمسرح المنزلي وغيرها من المعدات التي تدعم مكونات الفيديو عالية الدقة و/أو صوت الاستريو.
الانتقال
شفاف للمستخدم.
عرض النطاق الترددي
الفيديو (Y): تيار مستمر إلى 60 ميجا هرتز، 3 ديسيبل
الصوت التناظري: 20 هرتز إلى 20 كيلو هرتز
الحد الأقصى للإدخال
الفيديو: 1.1 فولت في الثانية، الصوت: 1.1 فولت في الثانية
خسارة الإدراج لكل زوج (قناة Y)
0.1 ديسيبل لـ 0.1 ميجا هرتز. يزداد تدريجيًا إلى 2.5 ديسيبل عبر نطاق التردد
خسارة الإدراج لكل زوج (الصوت)
أقل من 2 ديسيبل فوق نطاق التردد لكل زوج من البالونات
ثد
أقل من 0.01% عند 1 كيلو هرتز
خسارة العودة (قناة Y)
أكبر من 15 ديسيبل على مدى التردد
رفض الوضع المشترك
النسبة (قناة Y)
-55 ديسيبل عند 0.1 ميجاهرتز
يزداد تدريجيًا إلى -20 ديسيبل عند 60 ميجا هرتز
الأعلى. لون المسافة عبر
كابل كات 5E/6 UTP/STP
الفيديو: 480i/p: 1000 قدم (305 م). 720p و1080i/p: 500 قدم (152 م)
صوت ستيريو: 2000 قدم (667 م)
الكابل: كات 5E/6 UTP/STP
سلك مزدوج ملتوي من النحاس الصلب مقاس 24 AWG أو أقل
الممانعة: 100 أوم عند 1 ميجا هرتز
السعة القصوى: 20 pf/ft
التوهين: 6.6 ديسيبل/1000 قدم عند 1 ميجاهرتز
الكابل: اقناع
الممانعة: 75 أوم عند 1 ميجا هرتز
موصلات
ثلاثة موصلات RCA-F: أخضر (Y)، أزرق (Pb)، أحمر (Pr)
موصل RCA-F واحد للصوت التناظري
RJ45 للزوج الملتوي
تكوين دبوس
عكس قطبية حساسة
الأحمر (Pr): الدبابيس 7(R) و8(T) الأخضر (Y): الدبابيس 4(R) و5(T)
الأزرق (Pb): الدبابيس 1 (R) و 2 (T) الصوت التناظري: الدبابيس 3 (R) و 6 (T)
درجة حرارة
التشغيل: من 0 درجة إلى 55 درجة مئوية
التخزين: -20 درجة إلى 85 درجة مئوية
الرطوبة: تصل إلى 95% بدون تكاثف
الضميمة
سبائك الألومنيوم
الأبعاد (العبوة)
155 مللي متر * 80 مللي متر * 30 مللي متر (بما في ذلك زوج واحد من Balun)
الوزن (العبوة)
250 جرام
التطبيقات
تأجير والتدريج، الأماكن
اتصالات كاميرا الفيديو
إنتاج الفيديو المحمول
أنظمة العرض على المنصة.

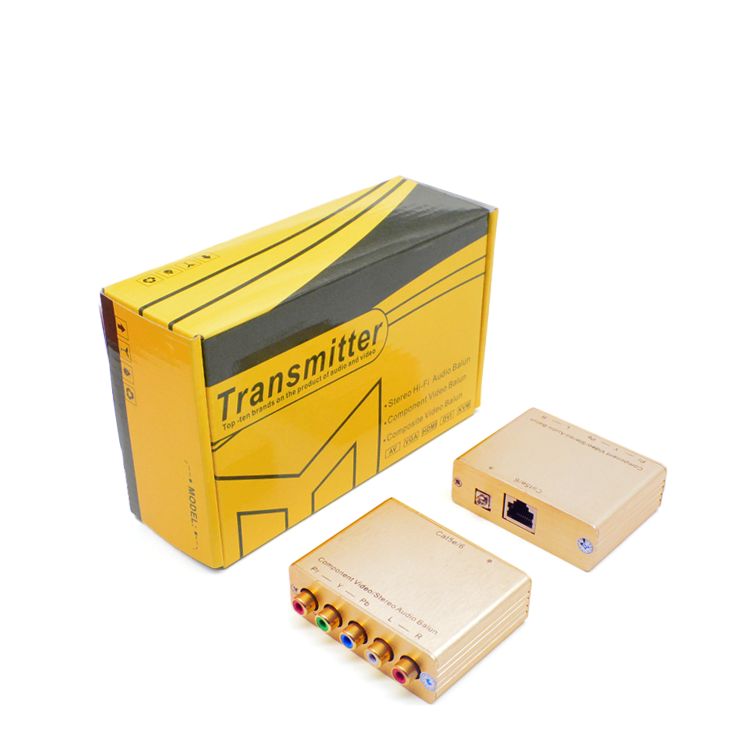

طَرد
1. جهاز التحكم الصوتي × 2 قطعة
2. دليل المستخدم × 1 قطعة
عملية التثبيت
1. قم بتوصيل موصلات RCA الخاصة بجهاز الإرسال Balun بمخرجات الفيديو والصوت الخاصة بمكون المصدر الذي ترغب في إرساله. قم بتوصيل الفيديو و
2. موصلات الصوت من جهاز الاستقبال Balun إلى مكون الإدخال المطلوب.
3. أدخل كابل CAT5 في طرفي Baluns. يمكنك استخدام الإنهاء القياسي EIA 568A/B.
