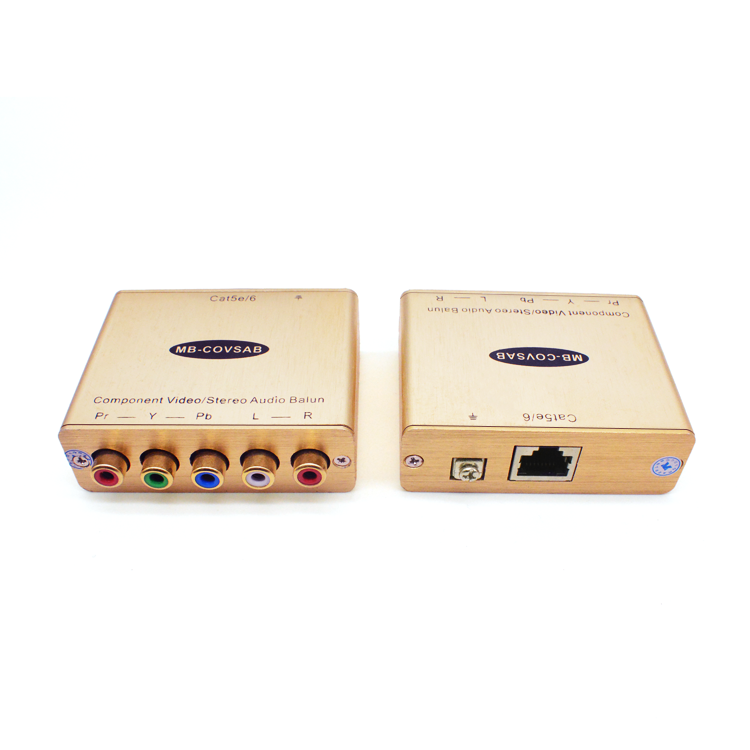

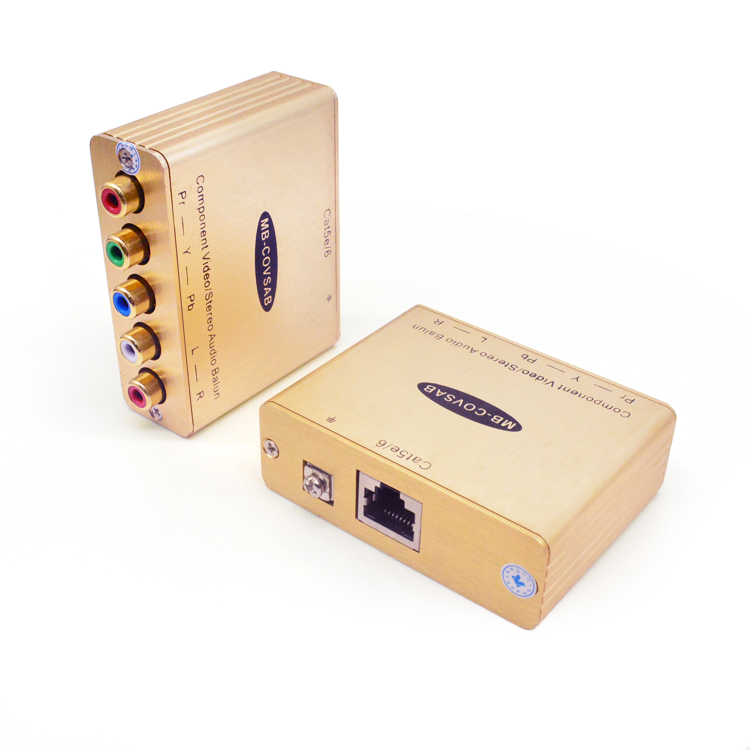

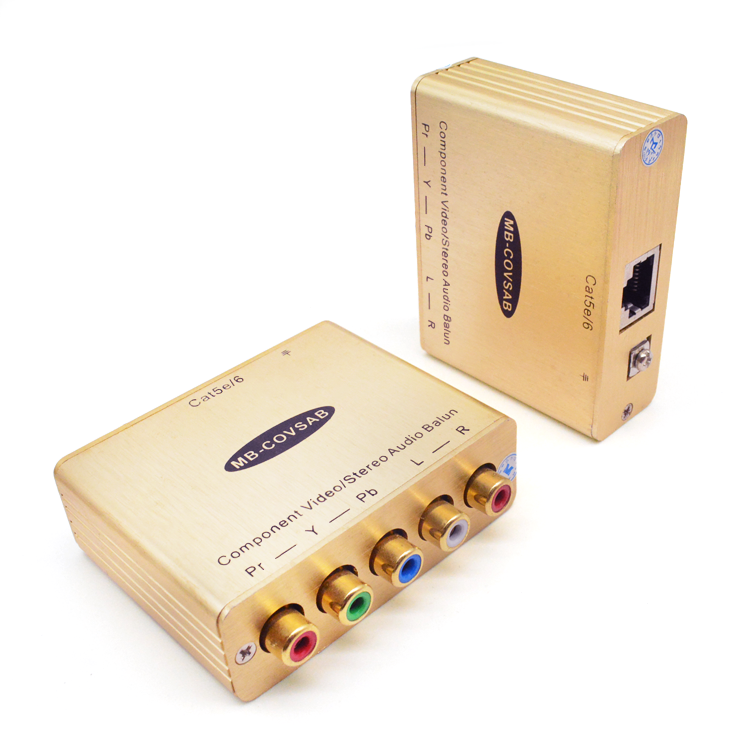

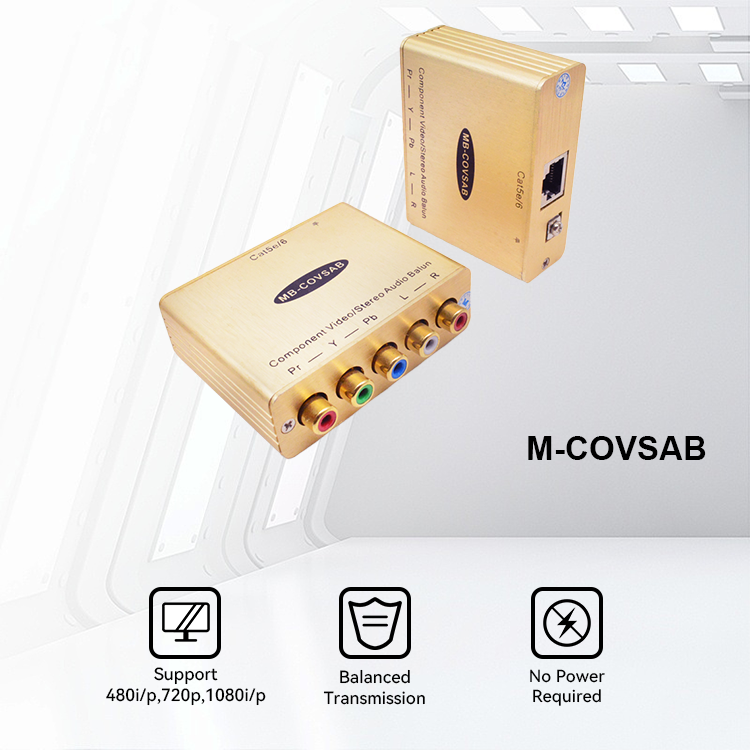

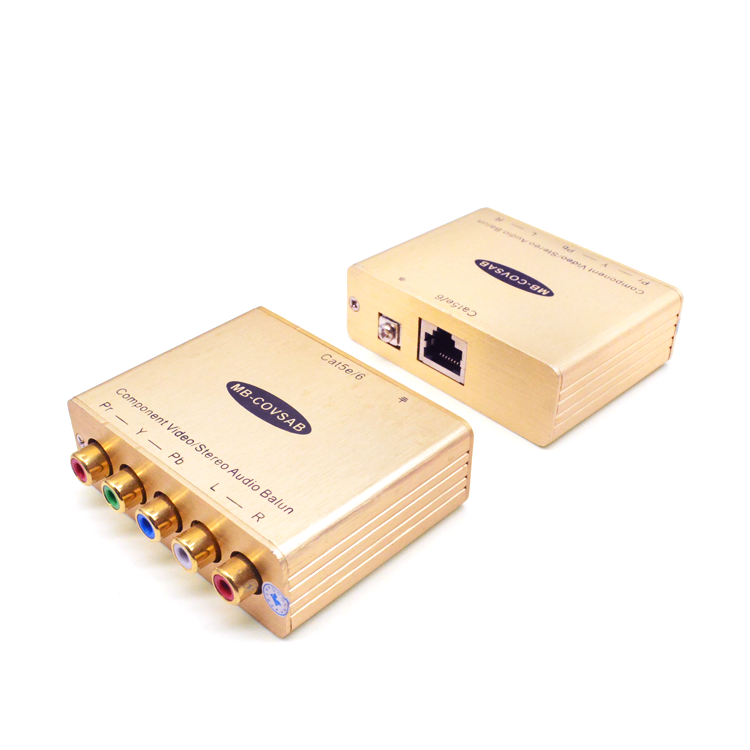

Le balun vidéo composante/audio stéréo (COVSAB) permet de
transmettre un signal vidéo composante (YPbPr ou RVB) et un canal audio stéréo via un câble à paire torsadée Cat5e/6 pour un câblage plus rentable.
Utilisé par paire ou en conjonction avec le COVSAB, le balun vidéo composant/audio stéréo prend en charge une résolution haute définition et un véritable audio stéréo gauche/droite pour les applications audiovisuelles commerciales et résidentielles haute fidélité, etc.
Le balun vidéo composante/audio stéréo (COVSAB) permet de transmettre un signal vidéo composante (YPbPr ou RVB) et un canal audio stéréo via un câble à paire torsadée Cat5e/6 pour un câblage plus rentable.
Utilisé par paire ou en conjonction avec le COVSAB, le balun vidéo composant/audio stéréo prend en charge une résolution haute définition et un véritable audio stéréo gauche/droite pour les applications audiovisuelles commerciales et résidentielles haute fidélité , etc.
Caractéristiques
Prend en charge 720p/1080i/p jusqu'à 500 pieds (152 m) via Cat5E/6
Prend en charge le véritable audio stéréo analogique Hi-Fi gauche/droite jusqu'à 2 000 pieds (667 m) via Cat5E/6
Câblage plus rentable
Déplacements, ajouts et modifications plus rapides
Spécification
Environnement
Vidéo composante (YPbPr), vidéo RVB (synchronisation sur vert). 480i/p, 720p, 1080i/p. Audio stéréo de niveau ligne.
Appareils
Lecteurs DVD, récepteurs satellite, écrans plasma, projecteurs, moniteurs, convertisseurs élévateurs, amplificateurs, commutateurs, cinéma maison et autres équipements prenant en charge la vidéo composante HDTV et/ou l'audio stéréo.
Transmission
Transparent pour l'utilisateur.
Bande passante
Vidéo (Y) : DC à 60 MHz, atténuation de 3 dB
Audio analogique : 20 Hz à 20 kHz
Entrée maximale
Vidéo : 1,1 Vp-p, Audio : 1,1 Vp-p
Perte d'insertion par paire (canal Y)
0,1 dB pour 0,1 MHz. Augmente progressivement jusqu'à 2,5 dB sur la gamme de fréquences
Perte d'insertion par paire (audio)
Moins de 2 dB sur la plage de fréquences par paire de baluns
THD
Moins de 0,01 % à 1 kHz
Perte de retour (canal Y)
Supérieur à 15 dB sur la gamme de fréquences
Rejet en mode commun
Rapport (canal Y)
-55 dB à 0,1 MHz
Augmente progressivement jusqu'à -20 dB à 60 MHz
Max. Distance Couleur via
Câble UTP/STP catégorie 5E/6
Vidéo : 480 i/p : 1 000 pieds (305 m). 720p et 1080i/p : 500 pieds (152 m)
Audio stéréo : 2 000 pieds (667 m)
Câble : Cat 5E/6 UTP/STP
Fil à paire torsadée en cuivre massif de 24 AWG ou moins
Impédance : 100 ohms à 1 MHz
Capacité maximale : 20 pf/pied
Atténuation : 6,6 dB/1 000 pieds à 1 MHz
Câble : Coaxial
Impédance : 75 ohms à 1 MHz

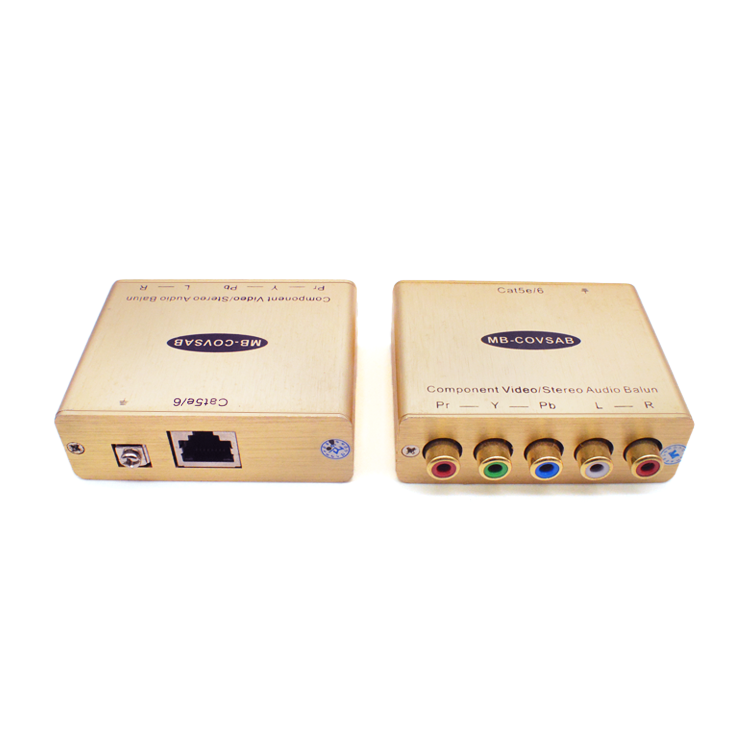

Connecteurs
Trois connecteurs RCA-F : Vert (Y), Bleu (Pb), Rouge (Pr)
Un connecteur RCA-F pour l'audio analogique
RJ45 pour paire torsadée
Configuration des broches
Sensible à l'inversion de polarité
Rouge (Pr) : broches 7(R) et 8(T) Vert (Y) : broches 4(R) et 5(T)
Bleu (Pb) : broches 1(R) et 2(T) Audio analogique : broches 3(R) et 6(T)
Température
Fonctionnement : 0° à 55°C
Stockage : -20° à 85°C
Humidité : jusqu'à 95 % sans condensation
Enceinte
Alliage d'aluminium
Dimensions(emballage)
155 mm * 80 mm * 30 mm (y compris une paire de Balun)
Poids (emballage)
250g
Applications
Location & mise en scène, salles
Connexions du caméscope
Production vidéo mobile
Systèmes de présentation sur podium.

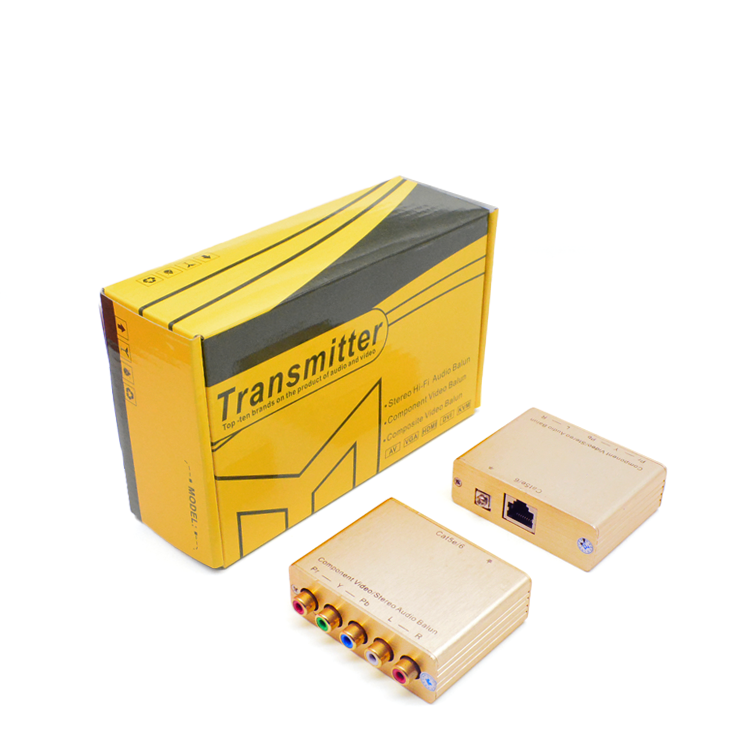

Emballer
1. Balun audio x2 pièces
2. Manuel d'utilisation x1 pièce

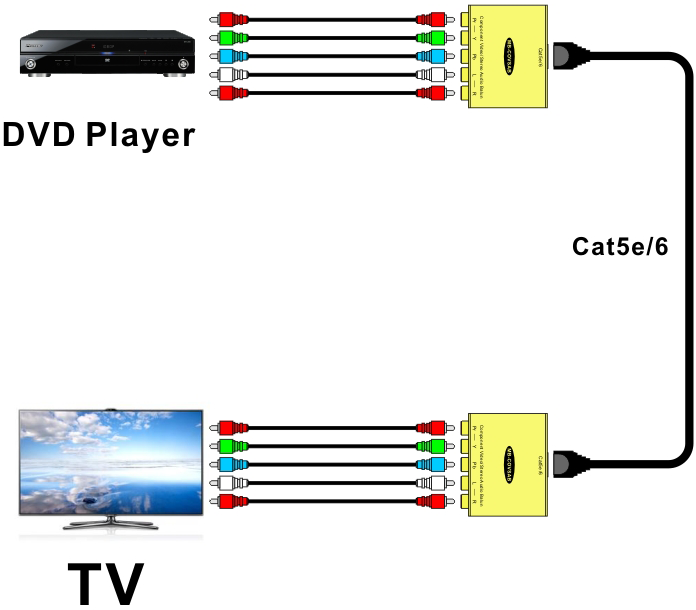

Processus d'installation
1. Branchez les connecteurs RCA du Balun de transmission dans les sorties vidéo et audio du composant source que vous souhaitez transmettre. Branchez la vidéo et
2. Connecteurs audio du Balun de réception vers le composant d'entrée souhaité.
3. Insérez le câble CAT5 dans les deux extrémités des Baluns. Vous pouvez utiliser la terminaison standard EIA 568A/B.
