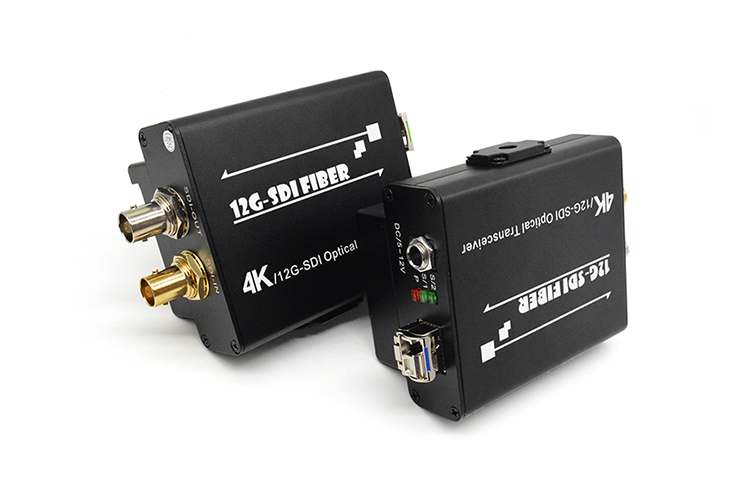

M-SD200A PRO 4K/12G двунаправленный удлинитель оптоволокна SDI

Введение

Оптоволоконный удлинитель M-SD200A передает сигнал 4K/12G SDI на большие расстояния по одному волокну, поддерживает
16-канальную встроенную функцию синхронизации звука; Многоскоростной интерфейс 12G-SDI совместим
со всеми форматами и устройствами SD, HD и Ultra HD до 2160P при 60 Гц, включая устройства классов A и B.

Передатчик оснащен слотом расширения для оптоволокна, который может быть установлен с любым стандартным
оптоволоконным модулем SFP 3G, 6G или 12G-SDI и может адаптироваться к различным сложным прикладным средам
за счет использования недорогого оптического кабеля, широко используемого в компьютерных сетях для передачи SDI.

Устройство обладает превосходными возможностями обработки и вывода изображений, что обеспечивает
более плавную и стабильную передачу сигнала. Это надежный, высокопроизводительный и эффективный метод расширения сигнала 4K/12G-SDI.

Функции

1. Передача видео и аудиосигналов 4K/12G-SDI по оптическому волокну на большие расстояния, до 20 км.

2. Разрешение видеосигнала HD до 2160P при 60 Гц.

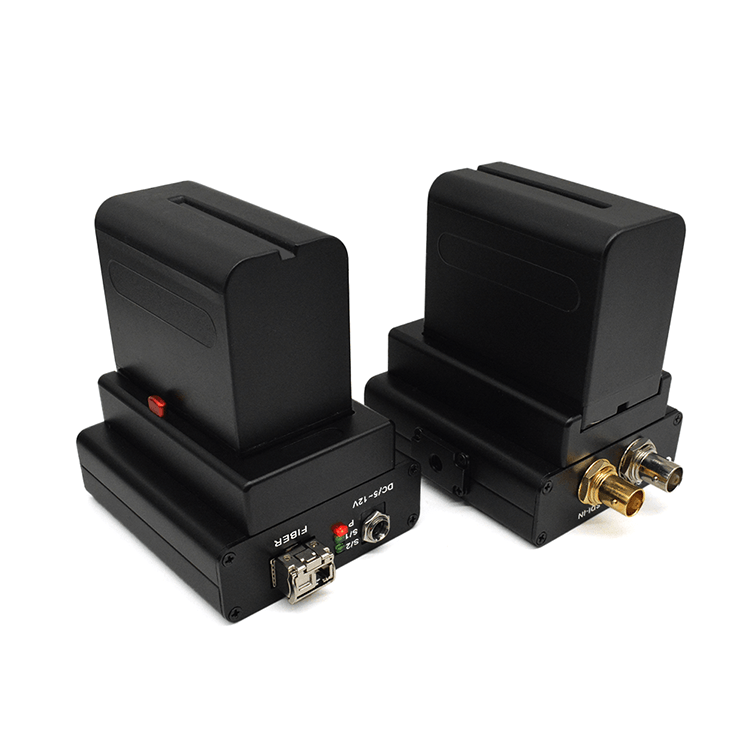

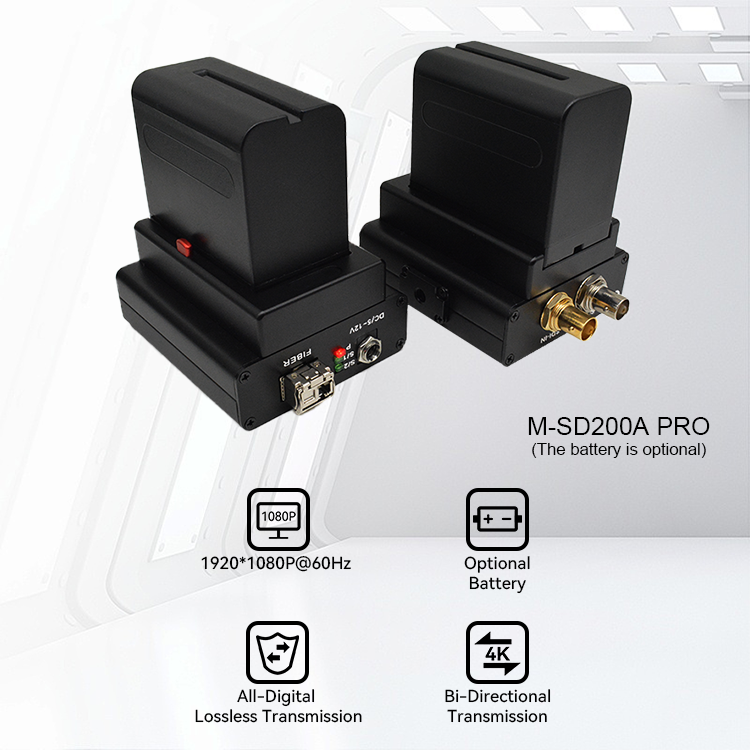

3. Поддержка мобильного аккумулятора (опционально)

3. Поддержка полностью цифровой передачи без потерь, 16-канальной синхронной передачи встроенного аудио и видео.

4. Поддерживает двунаправленную передачу аудио- и видеосигналов 4K/12G-SDI.

5. Поддержка PAL/NTSC; Сильная совместимость, возможность автоматического определения и настройки различных режимов отображения.

6. Поддерживает Plug and Play и горячую замену.

7. Встроенная система автоматической балансировки, изображение плавное, четкое и стабильное.

8. Встроенная схема электростатической защиты от электростатического разряда, система всесторонней защиты.

9. Простота установки, подключи и работай, настройка не требуется.

Спецификация

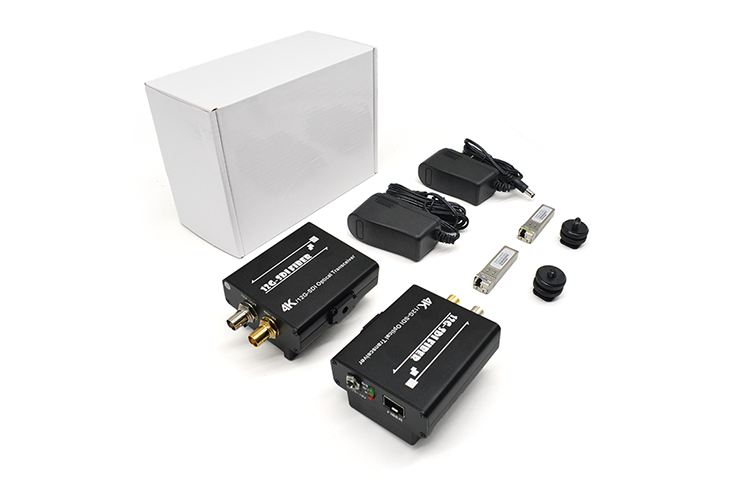

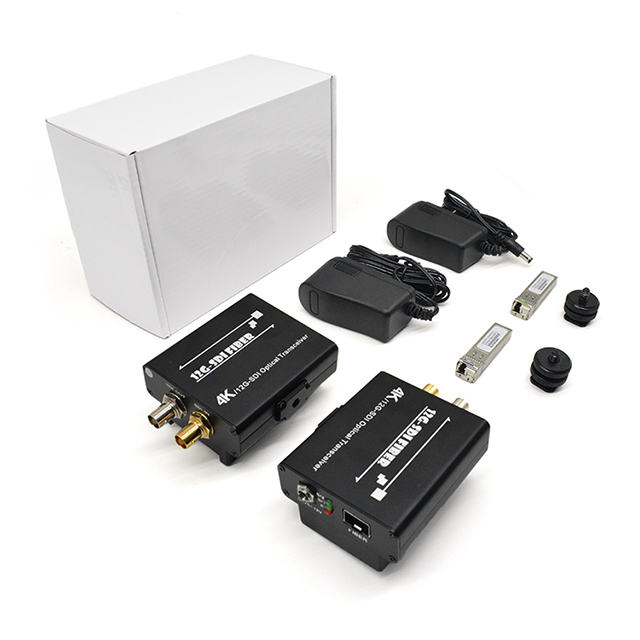

Упаковка

1. Передатчик SDI Extender ------ x1 шт.
2. Приемник SDI Extender ------ x1 шт.
3. Адаптеры питания ------ x2 шт.
4. Руководство пользователя ------ x1 шт.

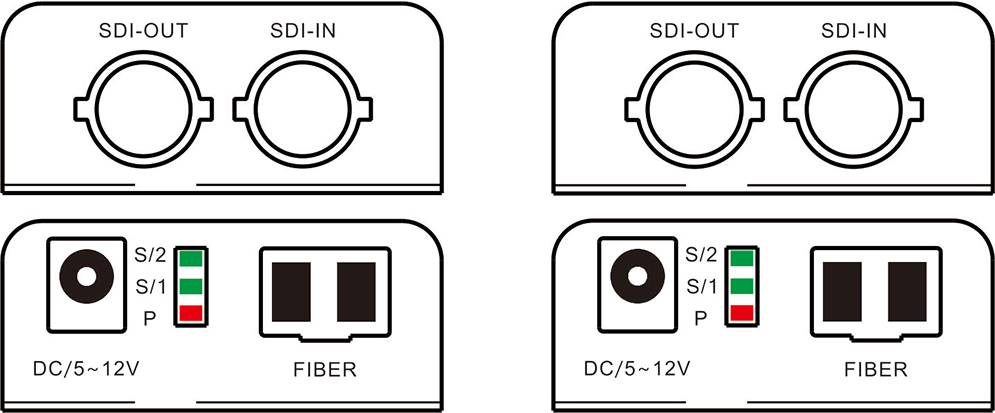

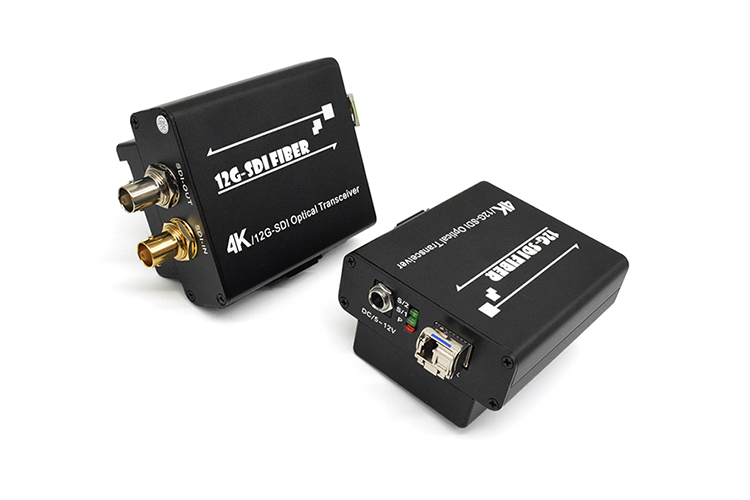

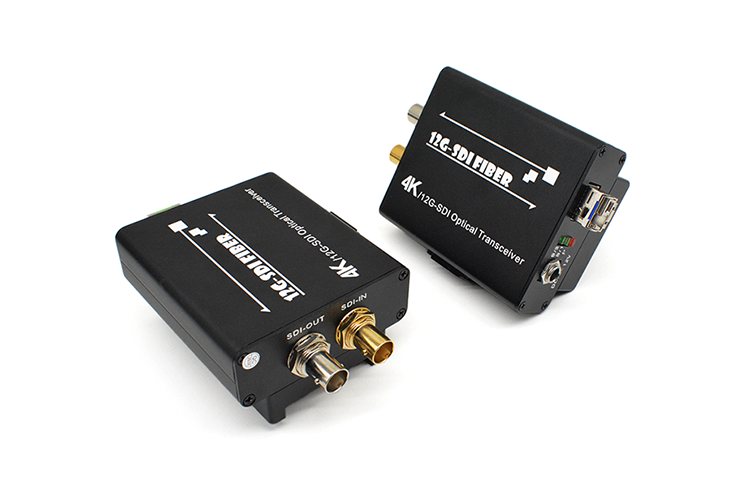

Интерфейс продукта

TX (передатчик) RX (приемник)

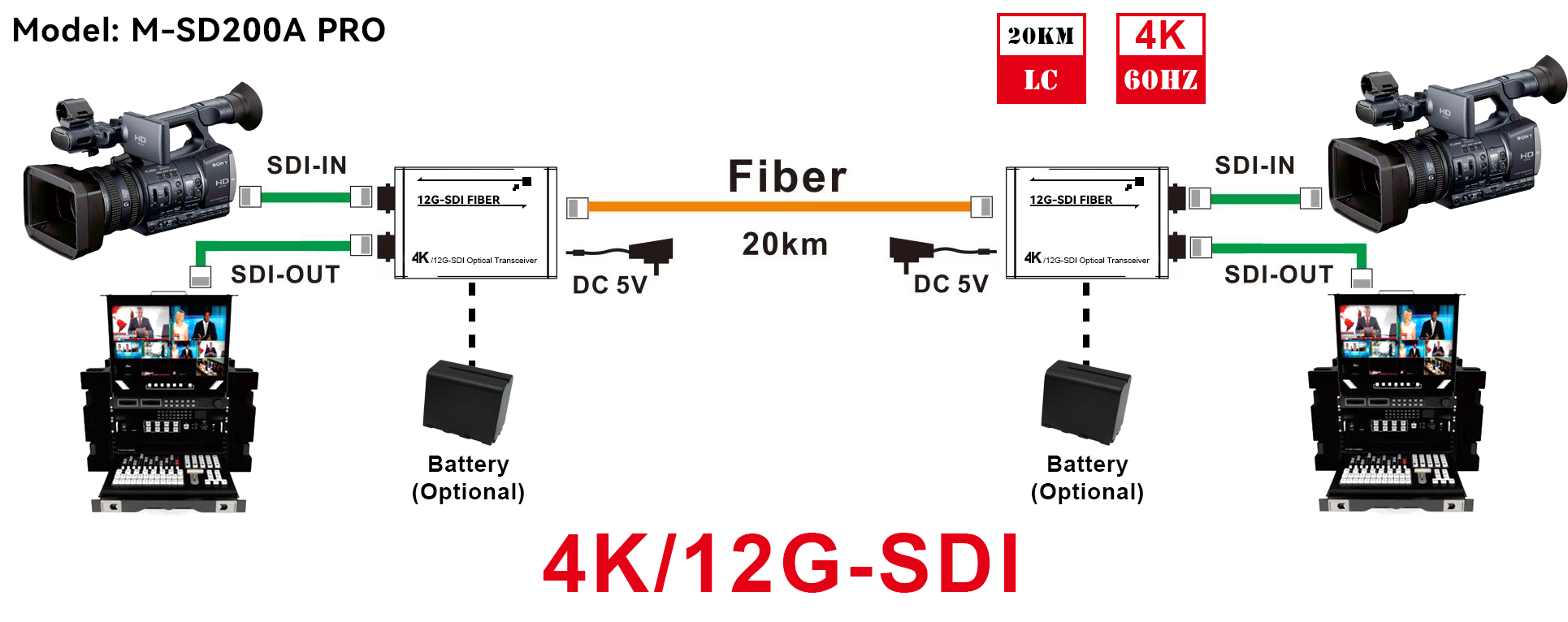

Процесс установки:

1. Подключите источник сигнала SDI к передатчику-расширителю SDI; Входной порт (SDI IN)

2. Подключите приемник-расширитель SDI к устройству отображения (например, матрице SDI, прямому потоку, монитору и т. д.).

3. Используйте одномодовое оптоволокно для подключения оптоволоконного интерфейса передающей и принимающей сторон.

4. Подключите передающую и принимающую стороны к источнику питания. Когда индикатор горит нормально,
    система работает нормально.

Поиск неисправностей

1: красный индикатор (PWR) не горит или яркость низкая; Проверьте, правильно ли работает адаптер питания.

2: Когда зеленый свет (S/1) не горит; Проверьте, запущен ли источник сигнала или нет выхода;
      Освещение указывает на нормальную работу.

3: Когда зеленый свет (S/2) не горит; Проверьте, находится ли оптоволоконный модуль в нормальном контакте;
      От оптоволоконного модуля не поступает сигнал, зеленый индикатор (S/2) не горит;
      Длительное свечение указывает на то, что расширитель работает правильно.

4: Если изображение не отображается, проверьте, выбран ли на дисплее правильный входной канал.
