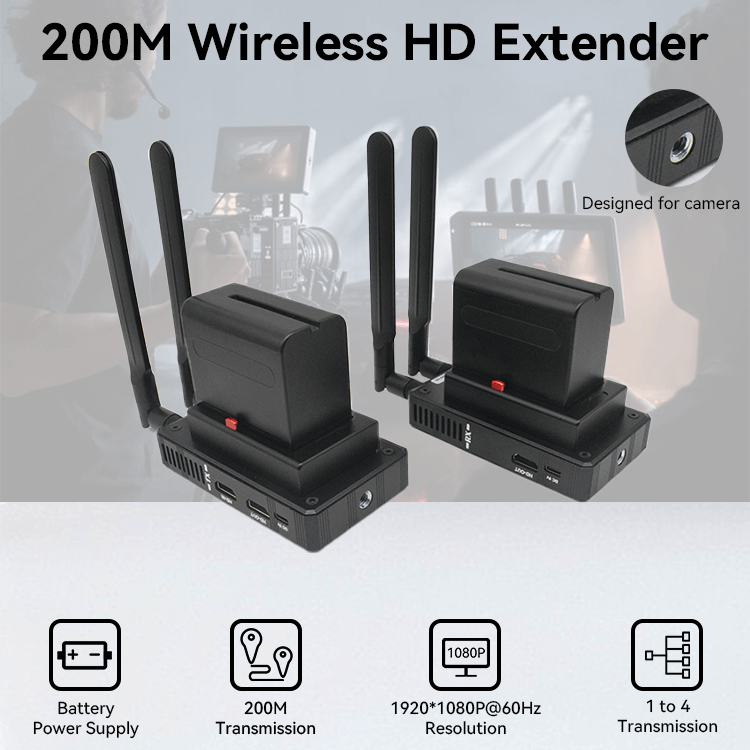

ينقل موسع HD اللاسلكي M-HW200PRO إشارات الصوت والفيديو عالية الوضوح من خلال إشارات لاسلكية 5.8G، والتي يمكن أن تتكيف مع مجموعة متنوعة من بيئات التطبيقات المعقدة. ويمكن أيضًا تجهيزه ببطاريات متنقلة (اختيارية) لتسهيل عملية النقل.
يتمتع الجهاز بقدرات ممتازة على معالجة الصور ونقلها، مما يجعل نقل الإشارة أكثر سلاسة واستقرارًا. إنه وضع تمديد إشارة HD موثوق وعالي الأداء وفعال.
سمات
1. نقل إشارات الفيديو والصوت عالية الوضوح عبر 5.8G لاسلكيًا حتى 200 متر (656 قدمًا)

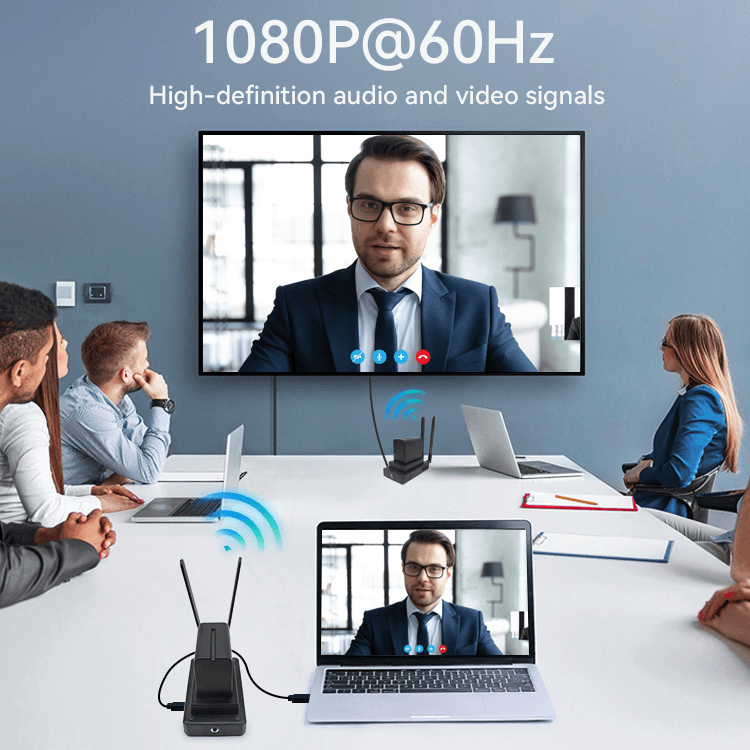

2. دعم دقة الفيديو حتى 1920*1080P@60 هرتز

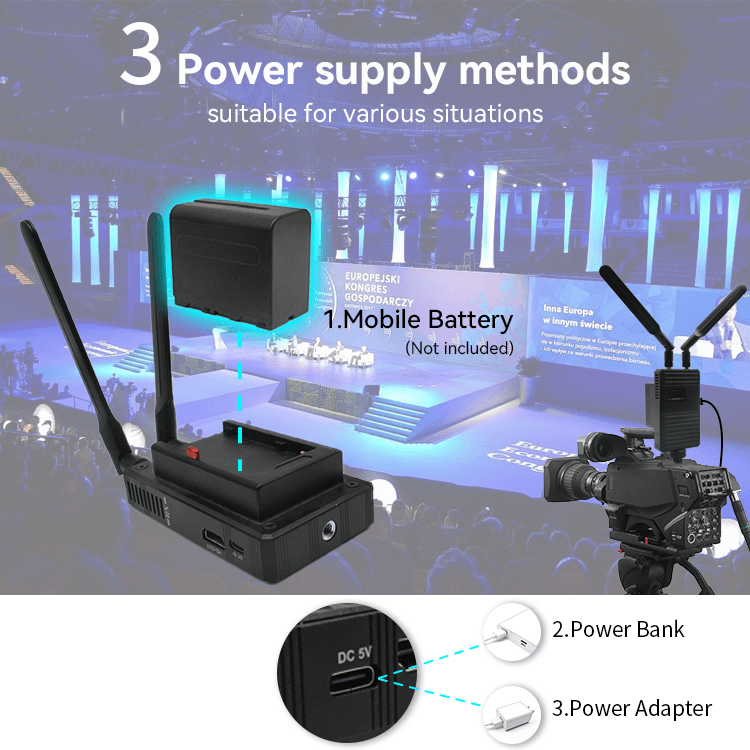

3. يمكن تجهيزها ببطارية متنقلة

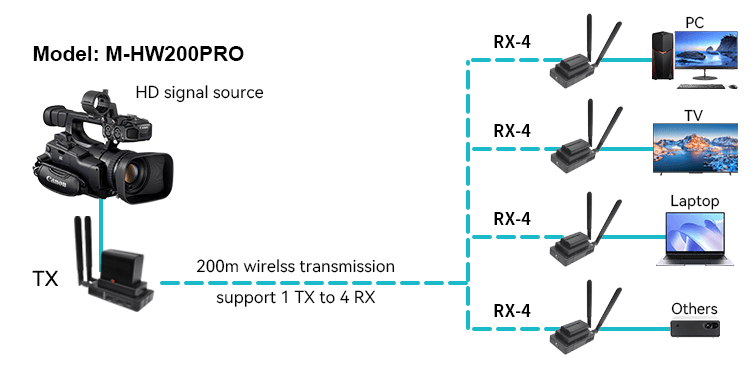

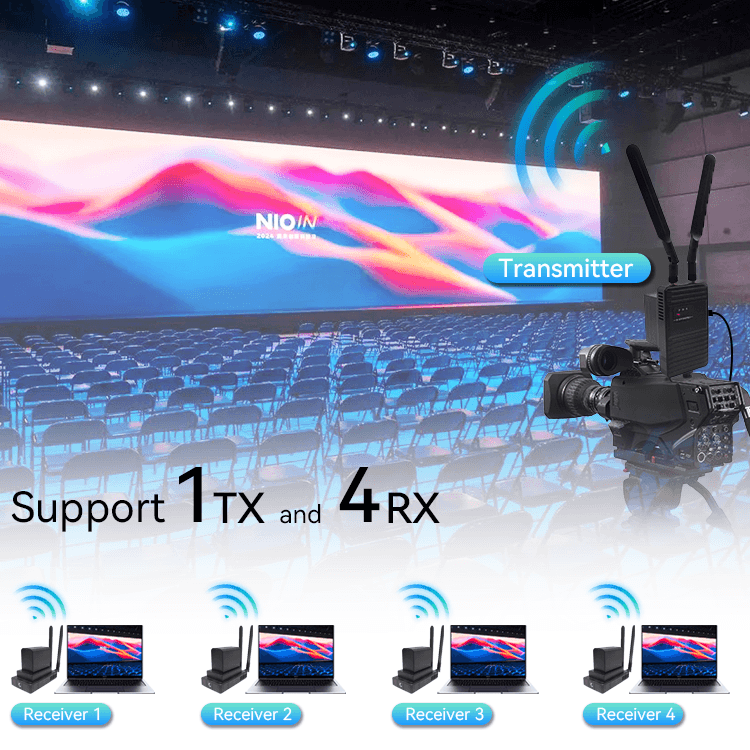

4. يدعم TX واحد وRX واحد، ويدعم TX واحد وأربعة RX على الأكثر
5. يتم استخدام التنسيق الخاص H.264 لضغط الفيديو وفك ضغطه، وتحسين كفاءة النقل وجعل التشغيل أكثر سلاسة
6. التوافق مع معيار HD 1.3 وHDCP 1.2
7. توافق عالي، يمكنه المطابقة التلقائية للمصدر وجهاز العرض
8. نظام حماية ESD مدمج
9. سهل التركيب والتوصيل والتشغيل
مواصفة
وصف
المعلمة
فيديو
المعايير
اتش دي 1.3؛ اتش دي سي بي 1.2
تنسيق الضغط
ح.264
الحد الأقصى لساعة البكسل
165 ميجا هرتز
الحد الأقصى لمعدل البيانات
6.75 جيجابت في الثانية
دقة
1920X1080P @ 60 هرتز
موصل
HD-أ
مقاومة
100 أوم
تأخير الإرسال
0.8 ثانية
يوصى بحد أقصى لمسافة إدخال/إخراج كابل HD
<5 م، عندما 1920*1080P @ 60 هرتز
واي فاي
قوة الترددات اللاسلكية
21 ديسيبل
معيار لاسلكي
802.11a، 802.11n، 802.11ac
اتجاه الإشارة
أحادي الاتجاه
تكرار
5150 ~ 5250 ميجا هرتز، 5475 ~ 5850 ميجا هرتز
مسافة الإرسال
200 متر في بيئة مفتوحة
وضع التعديل
OFDM
عرض النطاق الترددي
20 ميجا هرتز
آخر
مزود الطاقة
محول الطاقة: تيار مستمر 5 فولت/1 أمبير
تبديد الطاقة
ماكس 3 واط
درجة حرارة
التشغيل: -5 درجة مئوية ~ +70 درجة مئوية
رطوبة
التشغيل: 5% ~ 90%
البعد
116*68*20 مللي متر

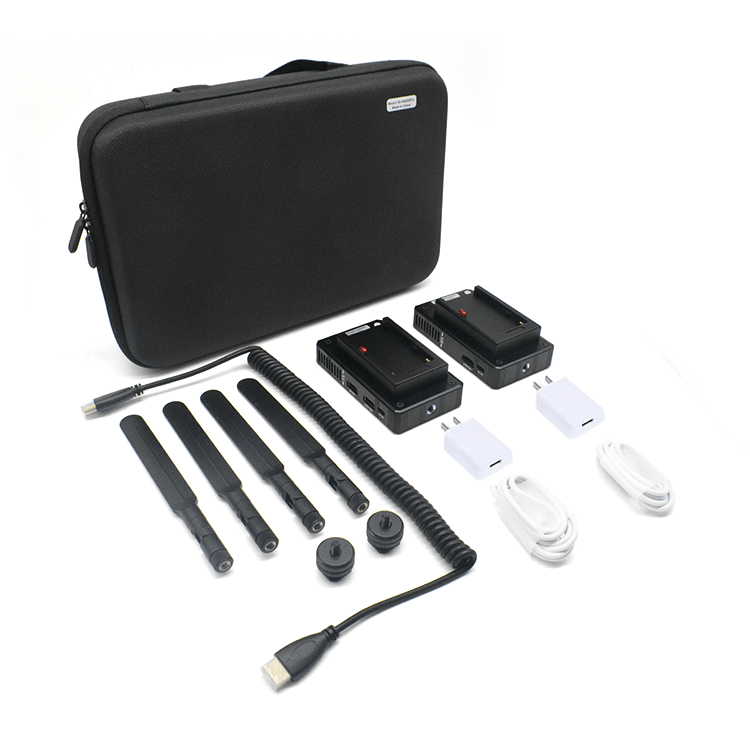

طَرد
1. جهاز إرسال عالي الدقة × 1 قطعة
2. جهاز استقبال عالي الدقة × 1 قطعة
3. هوائي × 4 قطعة
4. محول الطاقة × 2 قطعة
5. كابل HD × 1 قطعة
6. دليل المستخدم × 1 قطعة
*البطارية غير متضمنة

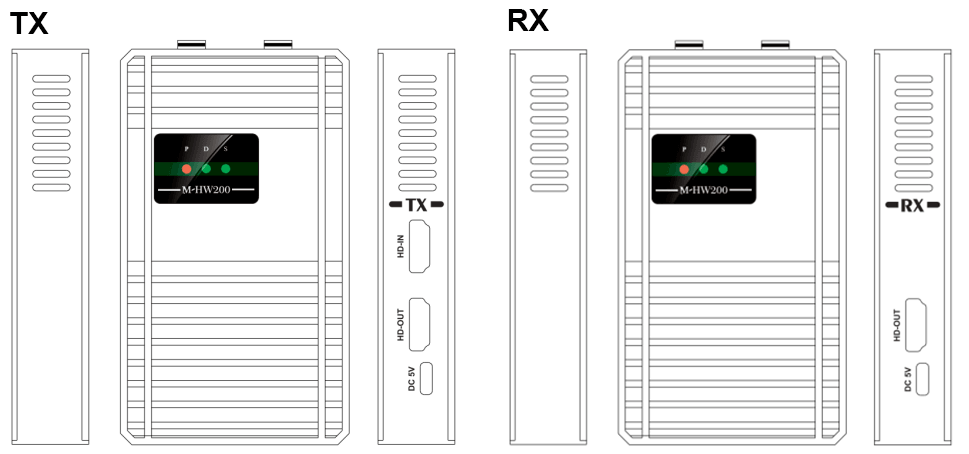

واجهة المنتج
تكساس: الارسال
آر إكس: المتلقي
اسم المنفذ
وصف
HD داخل/خارج
إدخال/إخراج إشارة HD
تيار مستمر/5 فولت
مدخل طاقة USB من النوع C
مؤشر LED
وصف
د
مؤشر الاتصال (اقتران الفلاش ناجح)
س
مؤشر إشارة HD (مضاء دائمًا)
ص
مؤشر الطاقة (مضاء دائمًا)

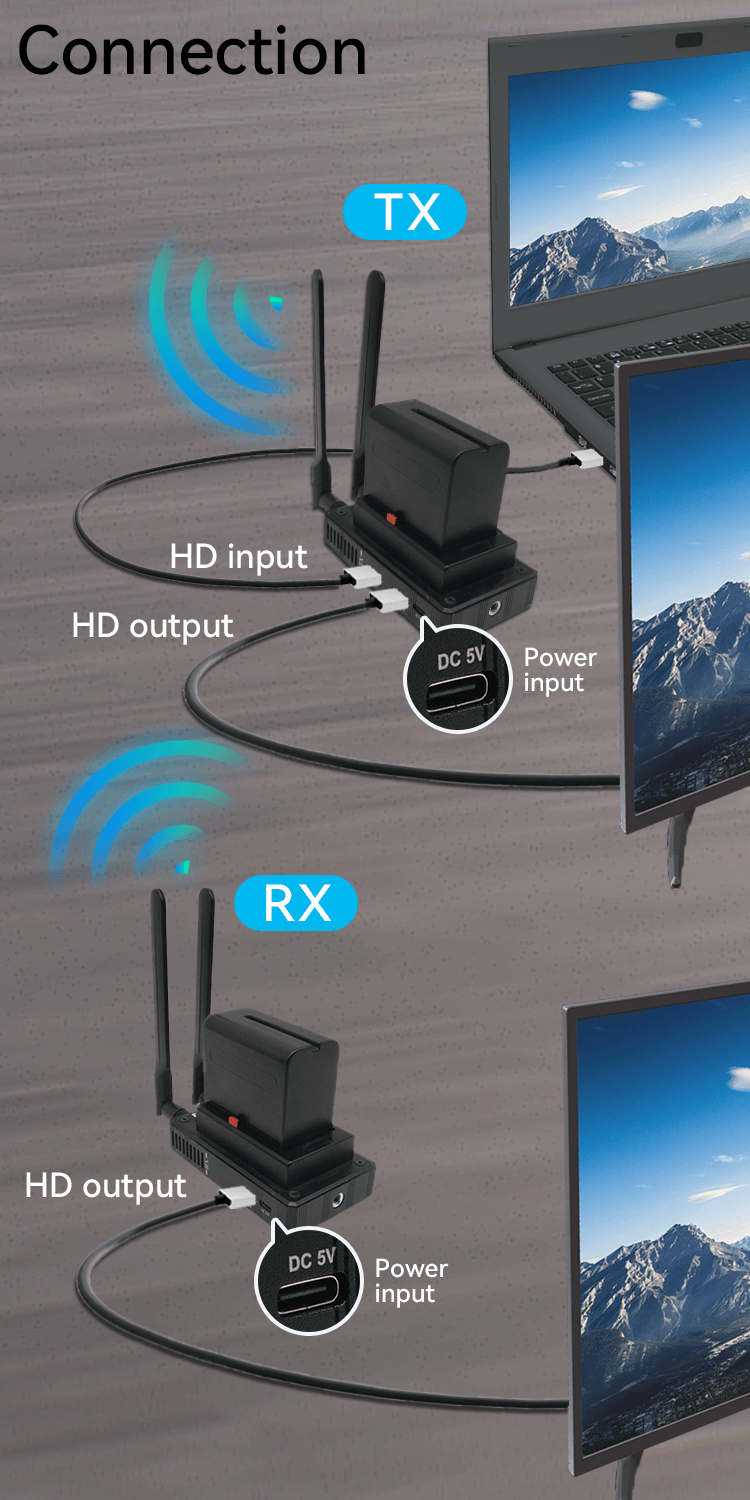

عملية التثبيت
1. قم بتوصيل مصدر إشارة HD بمنفذ HD-IN بجهاز الإرسال
2. قم بتوصيل منفذ HD-OUT لجهاز الاستقبال بجهاز العرض (مثل HD TV وجهاز العرض وما إلى ذلك)
3. قم بتوصيل مصادر الطاقة DC/5V المتوفرة بمقبس الطاقة الخاص بجهاز الإرسال وجهاز الاستقبال
وضع الاقتران
أ. واحد لواحد، يقترن جيدًا قبل مغادرة المصنع
ب. عندما يكون واحد إلى متعدد، تحتاج إلى الاقتران وفقًا للخطوات التالية:
قبل الاقتران، تأكد من إيقاف تشغيل جهاز RX المقترن مسبقًا في نفس البيئة (وإلا،
لن ينجح الاقتران)
1. قم بتشغيل TX وRX، انتظر لمدة 10-20 ثانية، وسيتم تشغيل P (الضوء الأحمر) وD (الضوء الأخضر) لـ TX وRX لفترة طويلة ؛
2. قم بتوصيل كابل HD بمنفذ HD-OUT الخاص بـ RX، ثم قم بتوصيل الطرف الآخر من كابل HDMI بمنفذ HD-IN الخاص بـ TX (ملاحظة: يتم توصيل كابل HD بـ RX أولاً ثم TX)؛
3. سيومض S (الضوء الأخضر) لـ RX لمدة 2-3 ثوانٍ ويظل قيد التشغيل، ثم سيومض S (الضوء الأخضر) لـ TX لمدة 2-3 ثوانٍ ويظل قيد التشغيل، ثم يومض D (الضوء الأخضر) لـ TX بشكل مستمر. في هذا الوقت، يكون الاقتران ناجحًا.
