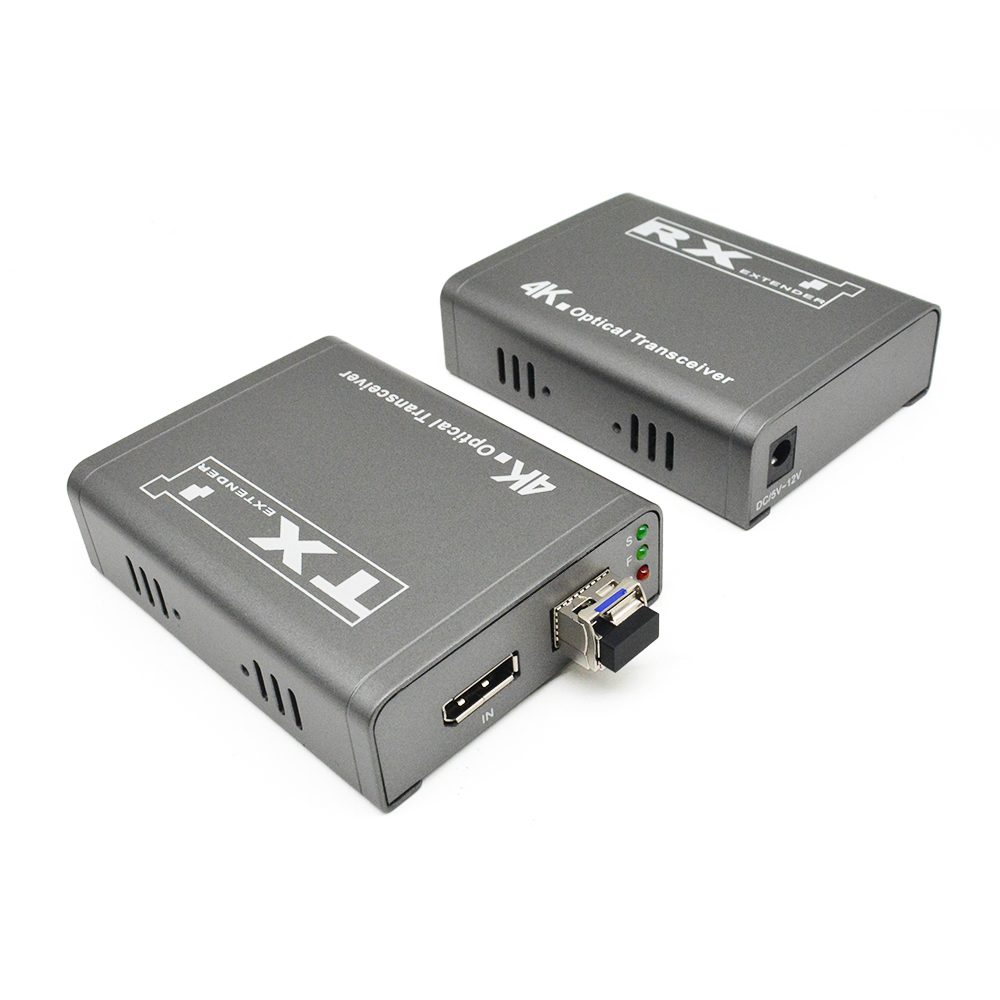

ينقل M-DPK10 إشارات فيديو عالية الوضوح عبر مسافات طويلة من خلال الألياف الضوئية، ويدعم تعلم وظيفة العبور EDID؛ دعم إخراج فصل الصوت. ينقل هذا المنتج إشارات الصوت والفيديو عالية الوضوح DP بدقة 3840*2160@60 هرتز على مدى 20 كجم دون ضغط من خلال ألياف بصرية 10 جيجابت، مما يحسن توافق الجهاز بشكل كبير.
تتميز هذه المعدات بمسافة نقل طويلة، وتكلفة استخدام منخفضة، وسهولة التركيب، وتوافق جيد، وهي طريقة نقل مستقرة وفعالة. يتم استخدامه على نطاق واسع في نقل الصوت والفيديو لأنظمة المؤتمرات عالية الوضوح، وتصوير الأفلام والتلفزيون عالي الوضوح، وأنظمة التدريس عالية الوضوح، والإعلانات الرقمية عالية الوضوح، وما إلى ذلك.
ينقل M-DPK10 إشارات فيديو عالية الوضوح عبر مسافات طويلة من خلال الألياف الضوئية، ويدعم تعلم وظيفة العبور EDID؛ دعم إخراج فصل الصوت. ينقل هذا المنتج إشارات الصوت والفيديو عالية الوضوح DP بدقة 3840*2160@60 هرتز على مدى 20 كجم دون ضغط من خلال ألياف بصرية 10 جيجابت، مما يحسن توافق الجهاز بشكل كبير.
تتميز هذه المعدات بمسافة نقل طويلة، وتكلفة استخدام منخفضة، وسهولة التركيب، وتوافق جيد، وهي طريقة نقل مستقرة وفعالة. يتم استخدامه على نطاق واسع في نقل الصوت والفيديو لأنظمة المؤتمرات عالية الوضوح، وتصوير الأفلام والتلفزيون عالي الوضوح، وأنظمة التدريس عالية الوضوح، والإعلانات الرقمية عالية الوضوح، وما إلى ذلك.
سمات
1. نقل إشارات الفيديو والصوت DP عبر مسافات طويلة عبر الألياف الضوئية، حتى 20 كيلومترًا؛
2. يمكن أن تصل دقة إشارة الفيديو DP إلى 4K@60 هرتز (4:4:4/4:2:2:/4:2:0)؛
3. يمكن أن يصل معدل نقل البيانات إلى 18 جيجابت في الثانية (TMDS 6 جيجابت في الثانية / 3 قنوات)؛
4. دعم إخراج فصل الصوت.
5. دعم معايير DP1.4 وHDCP 1.4/2.2/2.3؛
6. دعم تعلم EDID، وتحسين التوافق، ومطابقة مصادر الإشارة وأجهزة العرض للتخزين التلقائي؛
7. نظام التعادل التلقائي المدمج، الصورة سلسة وواضحة ومستقرة.
8. دائرة الحماية الكهروستاتيكية المدمجة ESD لحماية سلامة النظام في جميع الجوانب
9. دعم مصدر الطاقة 5-12 فولت
10. نطاق درجة حرارة العمل من -40 درجة مئوية إلى 85 درجة مئوية، ويمكن أن تصل درجة حرارة الوصلة القصوى إلى 125 درجة مئوية.
مواصفة
وصف
المعلمة
فيديو
المعايير
DP1.4؛ اتش دي سي بي 2.2/2.3/1.4
ساعة DP بكسل
340 ميجا هرتز، رقمي بالكامل
عرض النطاق الترددي لمنفذ DP
إجمالي عرض النطاق الترددي 10.8 جيجابت في الثانية (TMDS 6 جيجابت في الثانية / 3 قنوات)
دقة
3840X2160@60 هرتز(4:4:4)
التوافق مع الإصدارات السابقة
منفذ الفيديو
ميناء موانئ دبي
مقاومة منفذ DP
100 أوم
صوتي
واجهة
مقبس صوت ستيريو 3.5 ملم
تنسيق الصوت
44.1 كيلو، 48 كيلو، 96 كيلو، 176 كيلو، 192 كيلو
نوع الإشارة
ستيريو
الألياف الضوئية
نوع الألياف
وضع واحد من الألياف الفردية
وضع واحد من الألياف المزدوجة
الطول الموجي
تكس-1330 نانومتر
آر إكس-1270 نانومتر
تكس/آر إكس-1310 نانومتر
واجهة الألياف
إل سي
الطاقة الضوئية المنقولة
-6~0 ديسيبل
مسافة الإرسال
20 كم
معدل الإرسال
10 جيجابت في الثانية
نوع الليزر
DFB CWDM
آخر
مزود الطاقة
محول الطاقة: DC5 ~ 12 فولت
تبديد الطاقة
ماكس 10 واط
درجة حرارة
-40 درجة مئوية ~ +85 درجة مئوية
رطوبة
5% ~ 90%
البعد
94*72*25 مللي متر
ضمان
ضمان مجاني لمدة سنة

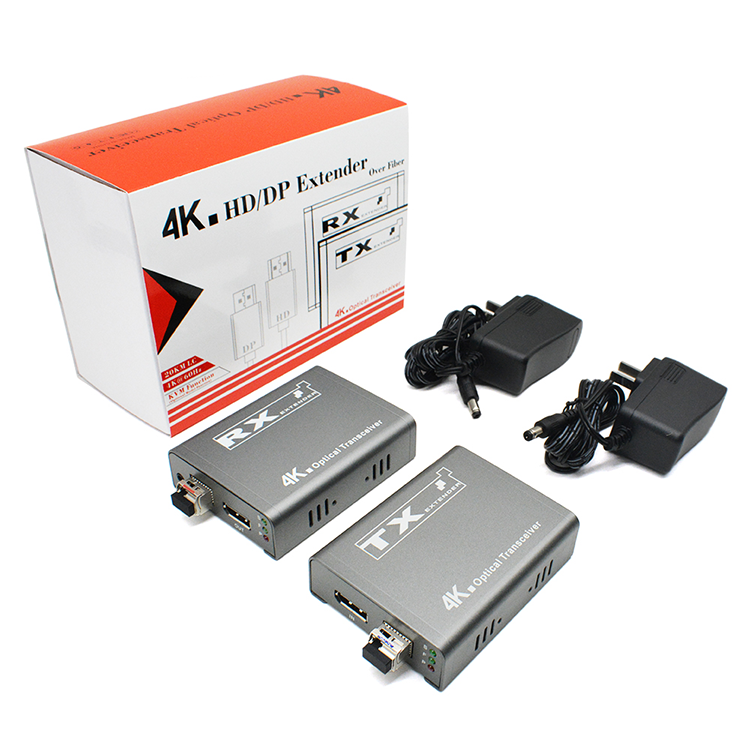

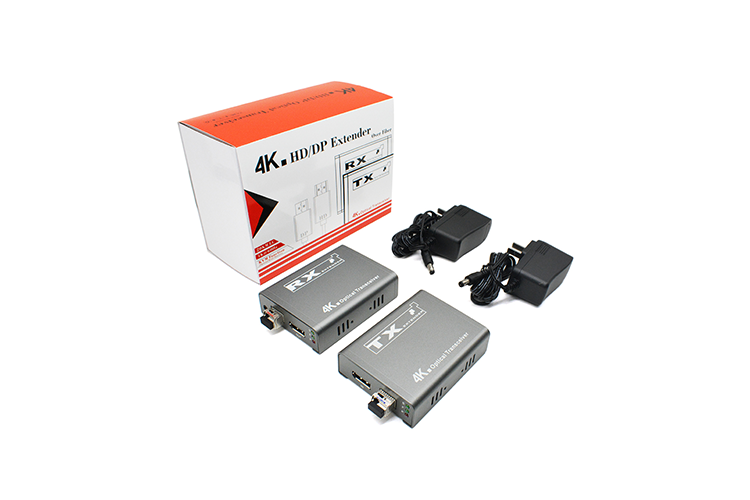

طَرد
1. جهاز إرسال DP × 1 قطعة
2. جهاز استقبال DP × 1 قطعة
3. 10G وحدة بصرية x1 زوج
4. محول الطاقة × 2 قطعة
5. دليل المستخدم × 1 قطعة

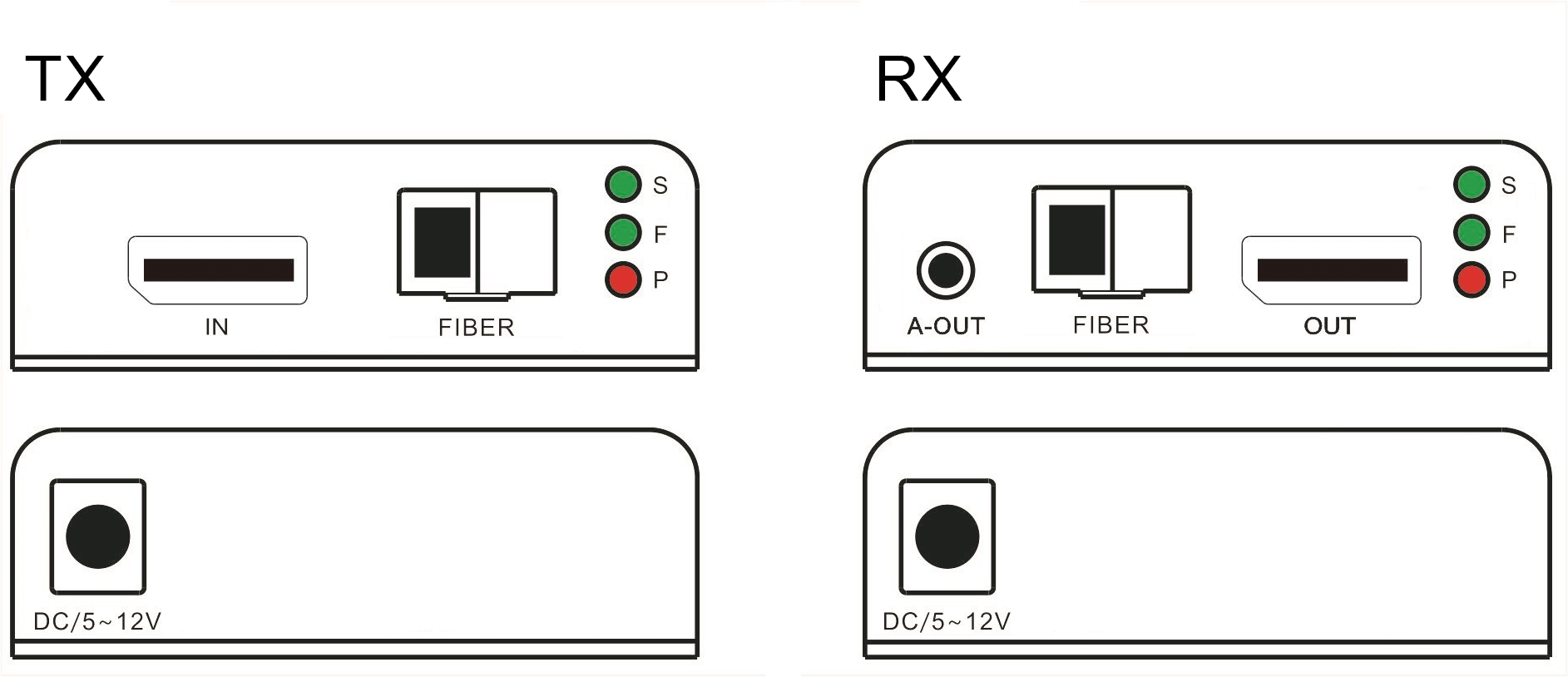

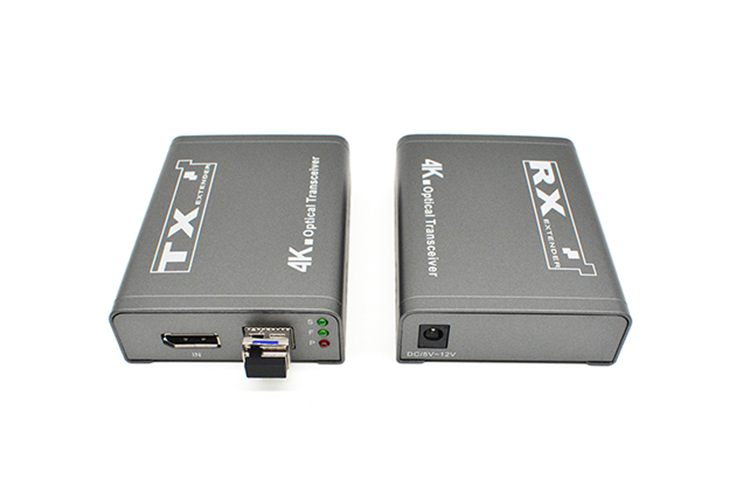

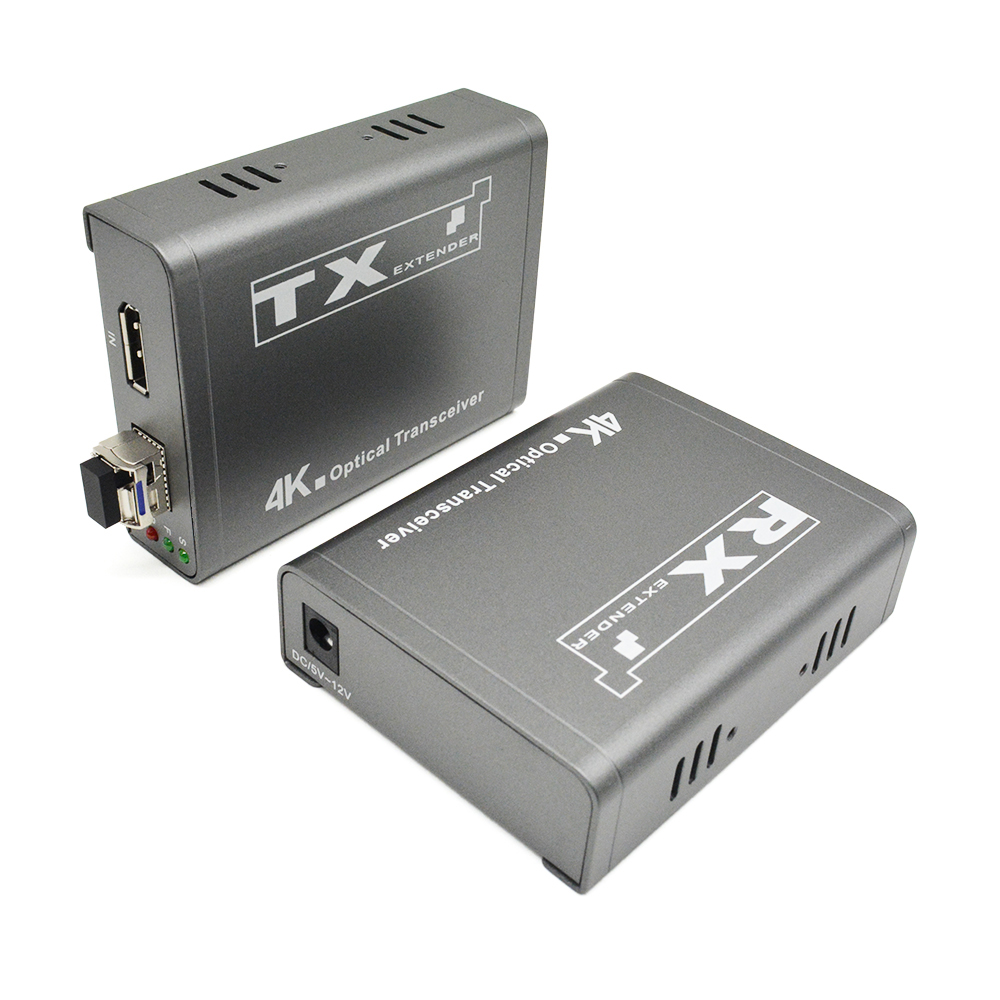

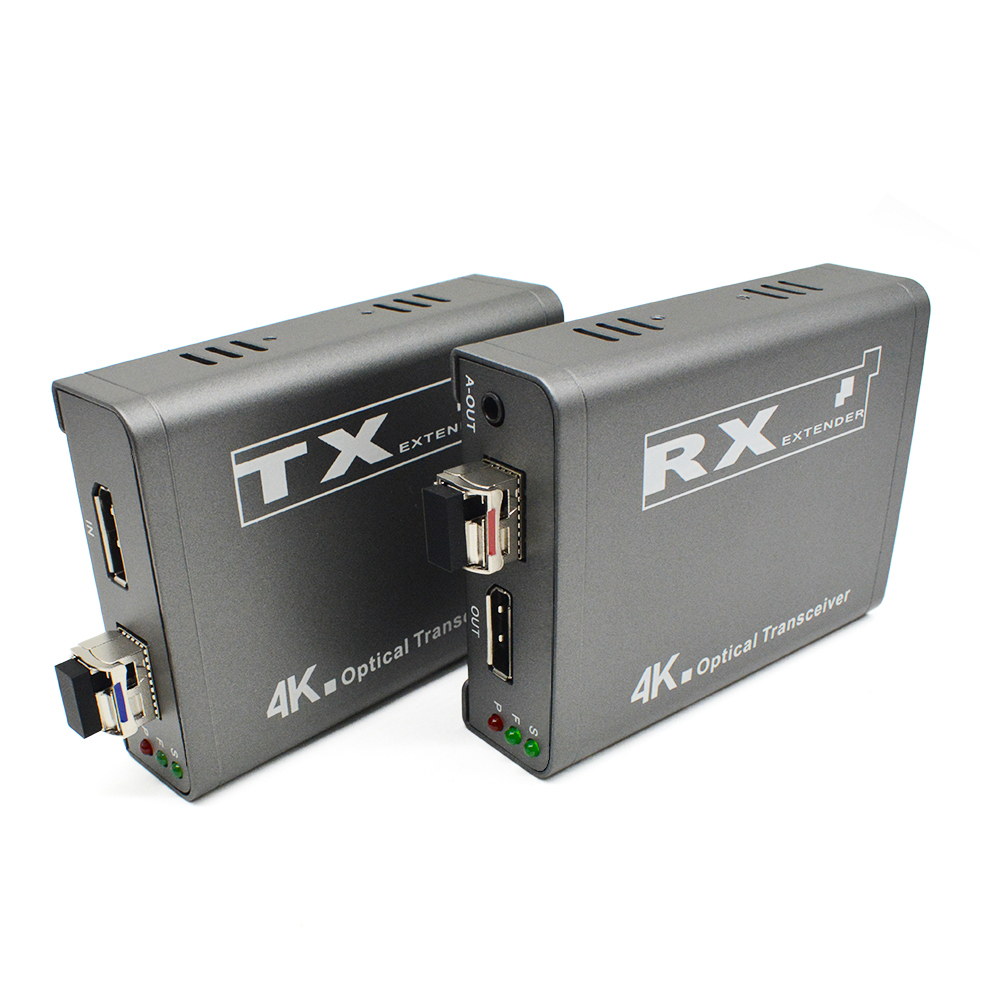

واجهة المنتج
تكساس: الارسال
آر إكس: المتلقي
اسم المنفذ
وصف
داخل/خارج
إدخال/إخراج إشارة DP
الفيبر
واجهة الألياف (LC)
أ-خارج
مخرج صوت 3.5 ملم
تيار مستمر/5 ~ 12 فولت
إدخال محول الطاقة
مؤشر LED
وصف
ص
ضوء الطاقة
س
تشغيل (يعمل)، إيقاف (لا يوجد إدخال/إخراج)
ف
يومض بسرعة (الاتصال قيد التقدم)، متوقف (الألياف الضوئية لا تتصل)
عملية التثبيت
1. قم بتوصيل مصدر إشارة DP بمنفذ إدخال DP الخاص بـ TX
