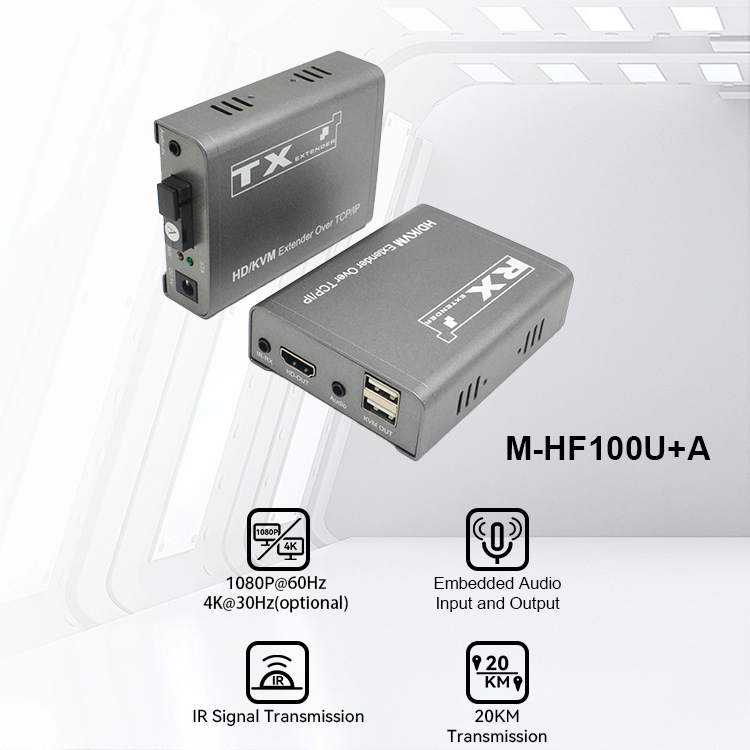

M-HF100U-A KVM TCP/IP IR موسع ألياف الصوت عالي الدقة المستقل
50 تعليقات
يوفر الموسع امتدادًا لإشارات HD لمسافات طويلة عبر ألياف واحدة، ويدعم دقة عالية تصل إلى 1080P و4K عند 30 هرتز (وظيفة الطراز الاختيارية)، ونقل إشارة KVM وIR، وإدخال وإخراج الصوت المدمج.
يمكن استخدام الموسع لمجموعة واسعة من التطبيقات التي تتطلب نقل لمسافات طويلة بدقة عالية وجودة عالية من خلال استقراره الجيد وأمانه القوي.
يوفر الموسع امتدادًا لإشارات HD لمسافات طويلة عبر ألياف واحدة، ويدعم دقة عالية تصل إلى 1080P و4K عند 30 هرتز (وظيفة الطراز الاختيارية)، ونقل إشارة KVM وIR، وإدخال وإخراج الصوت المدمج.
يمكن استخدام الموسع لمجموعة واسعة من التطبيقات التي تتطلب نقل لمسافات طويلة بدقة عالية وجودة عالية من خلال استقراره الجيد وأمانه القوي.
سمات
1. ينقل إشارات الفيديو والصوت عالية الدقة حتى 20 كيلومترًا عبر ألياف واحدة
2. دعم دقة الفيديو حتى 1920*1080P@60 هرتز، 4K@30 هرتز (وظيفة النموذج الاختيارية)
3. دعم نقل إشارة الأشعة تحت الحمراء (20 كيلو هرتز ~ 60 كيلو هرتز)
4. دعم لوحة المفاتيح والماوس
5. دعم إدخال وإخراج الصوت المستقل المدمج في اتجاه واحد

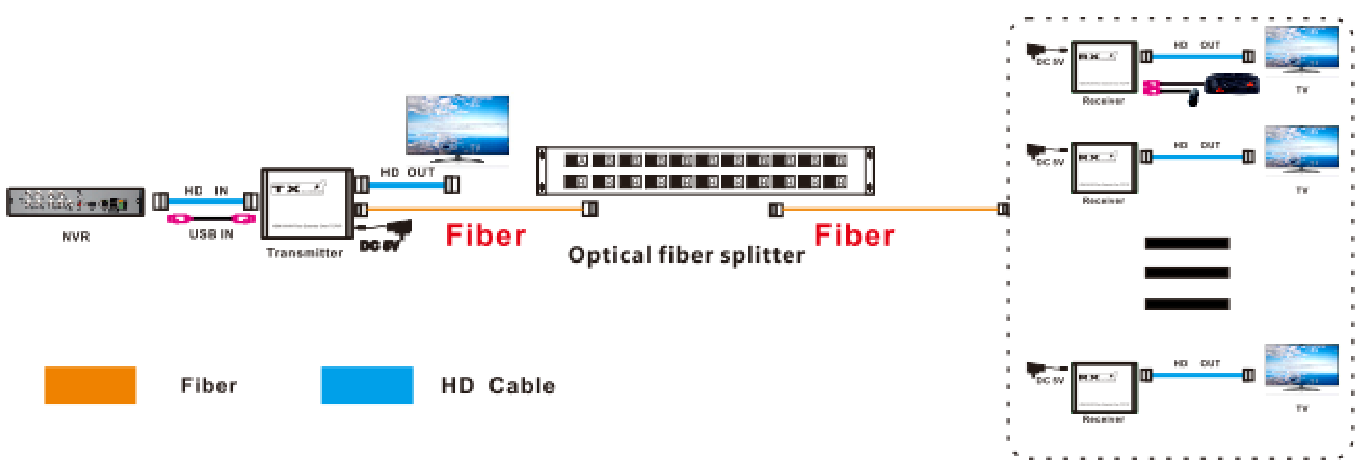

6. الدعم عبر TCP/IP، ودعم TX واحد إلى أكثر RX بواسطة مقسم الألياف الضوئية أو مفتاح الألياف الضوئية، ويتم تحقيق وظيفة التوزيع
7. التوافق مع معيار HD 1.3 وHDCP 1.2
8. توافق عالي، يمكنه مطابقة المصدر وجهاز العرض تلقائيًا
9. نظام الضبط التلقائي المدمج، يجعل الصورة سلسة وواضحة ومستقرة
الكمبيوتر: واجهة USB من النوع B؛ الاتصال بجهاز الكمبيوتر.
K/M: توصيل لوحة مفاتيح وماوس USB؛
إشارة يو إس بي
اختبأ إشارة
إر
واجهة
مقعد 3.5 ملم
اتجاه الإشارة
أحادي الاتجاه
تردد الأشعة تحت الحمراء
20-60 كيلو هرتز
صوتي
واجهة
مقعد 3.5 ملم
نموذج الإشارة
ستيريو أحادي الاتجاه مدمج
الفيبر
واجهة
SC/FC
نموذج الألياف
وضع واحد
الطول الموجي
وضع واحد 1310 نانومتر؛ 1550 نانومتر
عرض النطاق الترددي
6.25 جيجابت في الثانية
مسافة الإرسال
المعيار الافتراضي 20 كجم، الحد الأقصى يصل إلى 80 كجم
آخر
مزود الطاقة
محول الطاقة: تيار مستمر 5 فولت/1 أمبير
تبديد الطاقة
ماكس 3 واط
درجة حرارة
التشغيل: -5 درجة مئوية ~ +70 درجة مئوية
رطوبة
التشغيل: 5% ~ 90%
البعد
97*73*26 مللي متر

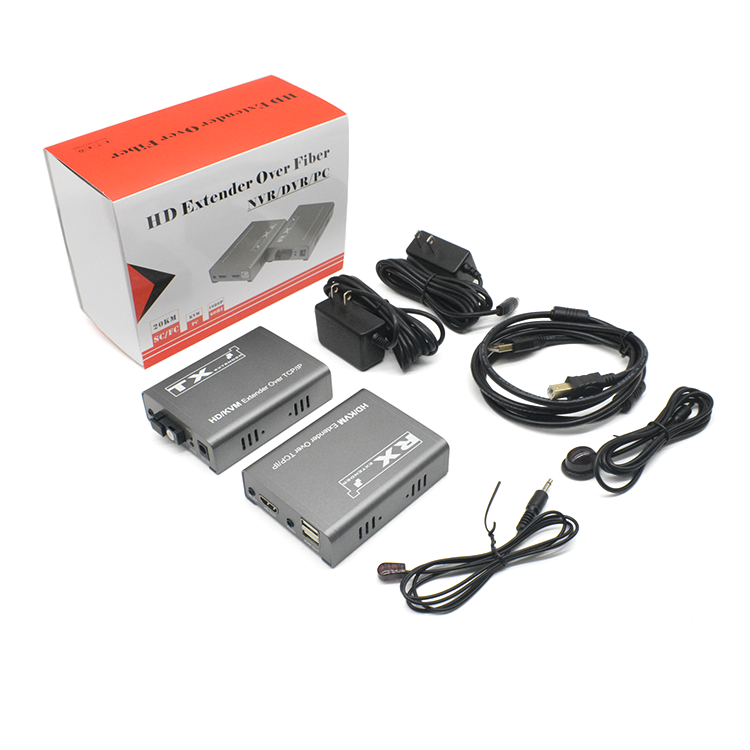

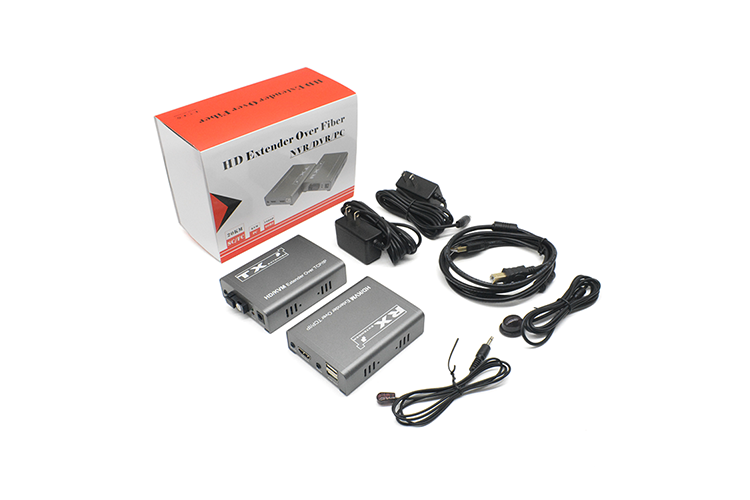

طَرد
1. جهاز إرسال عالي الدقة ------ × 1 قطعة
2. جهاز استقبال عالي الدقة ------ x1 قطعة
3. كابل يو اس بي ------ × 1 قطعة
4. محول الطاقة ------ × 2 قطعة
5. محطة IR TX/RX ------ مجموعة x1 (اختياري)
6. دليل المستخدم ------ X1 قطعة

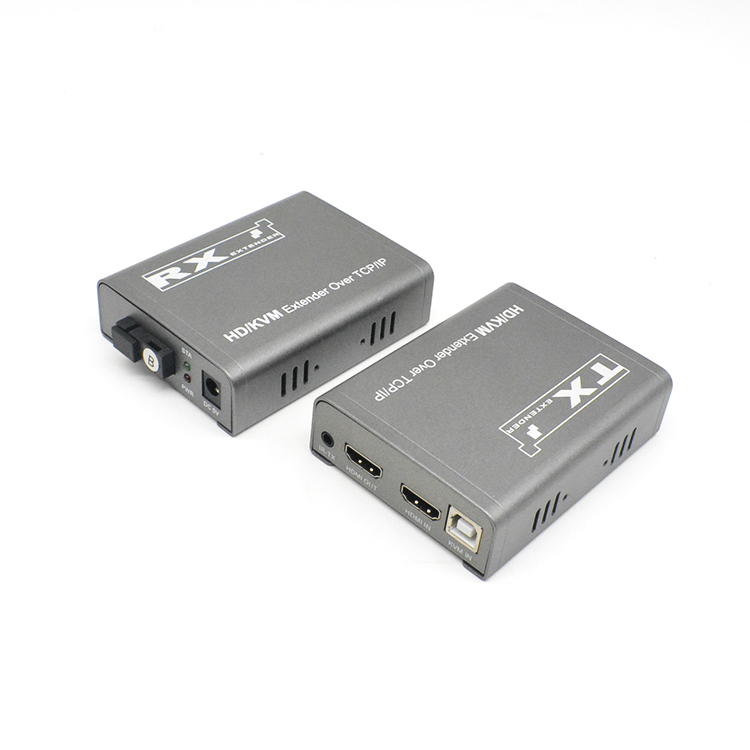

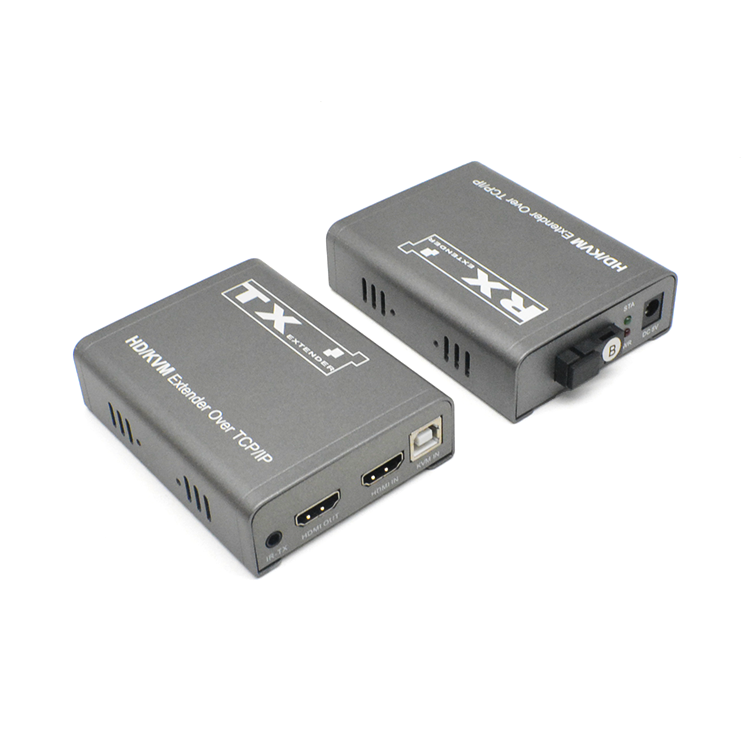

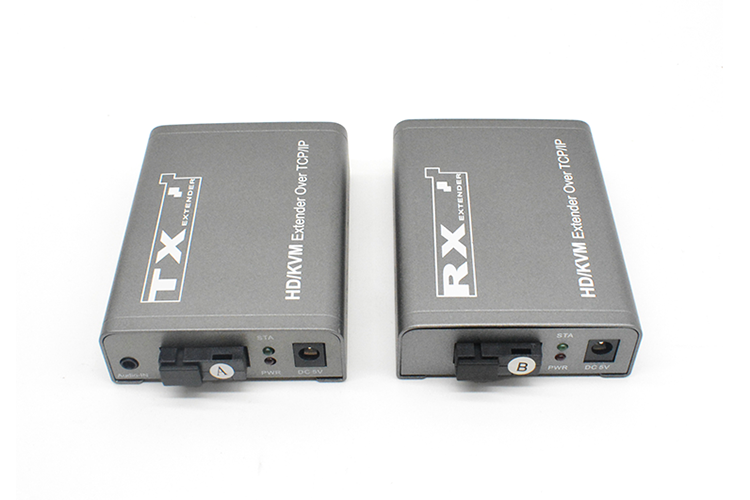

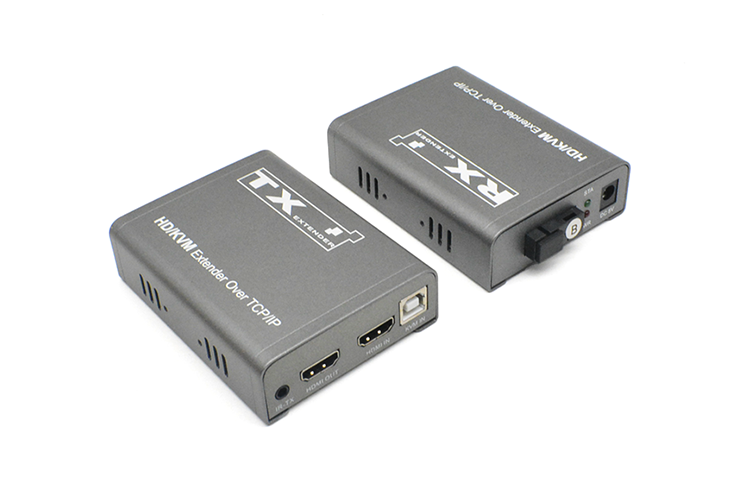

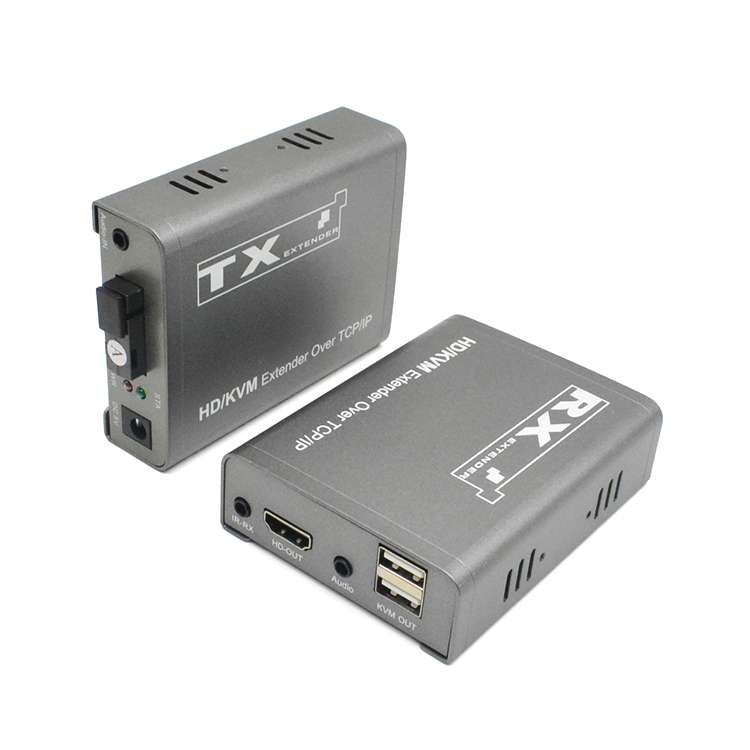

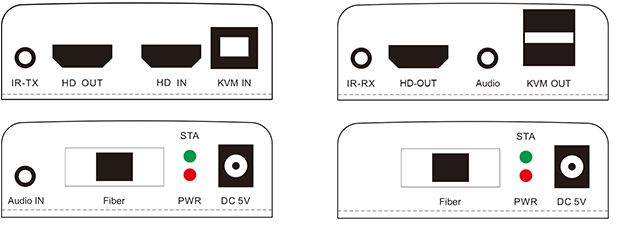

واجهة المنتج
TX (المرسل) RX (المستقبل)
اسم المنفذ
وصف
HD داخل/خارج
إدخال/إخراج إشارة HD
KVM داخل/خارج
إدخال/إخراج إشارة USB
الفيبر
توصيل الألياف الضوئية (SC/SF)
إر تكس/آر إكس
إدخال/إخراج إشارة الأشعة تحت الحمراء
صوتي
مدخل/مخرج صوت 3.5 ملم
تيار مستمر/5 فولت
مقبس محول الطاقة
مؤشر LED
وصف
PWR
مؤشر قوة الوحدة
ستا
مؤشر إشارة عالي الدقة

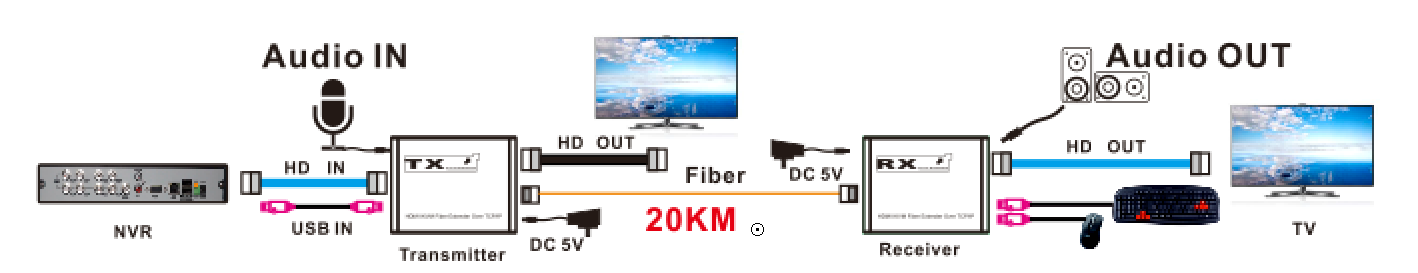

عملية التثبيت
1. قم بتوصيل مصادر الطاقة DC/5V المتوفرة بمقبس الطاقة الخاص بجهاز الإرسال وجهاز الاستقبال
2. قم بتوصيل كابل HD بين منفذ إدخال HD لجهاز الإرسال ومنفذ إخراج HD لمصدر الفيديو
3. قم بتوصيل منفذ إخراج HD لجهاز الاستقبال بجهاز العرض باستخدام كابل HD، وقم بتوصيل منفذ الألياف لجهاز الإرسال بمنفذ الألياف لجهاز الاستقبال باستخدام ألياف بصرية واحدة
4. قم بتوصيل منفذ إدخال جهاز الإرسال بالكمبيوتر باستخدام كابل USB صغير
5. قم بتوصيل لوحة مفاتيح وماوس USB بمنفذ جهاز الاستقبال K/M
6. قم بتوصيل مدخل/مخرج الصوت باستخدام كابل صوت 3.5 ملم
