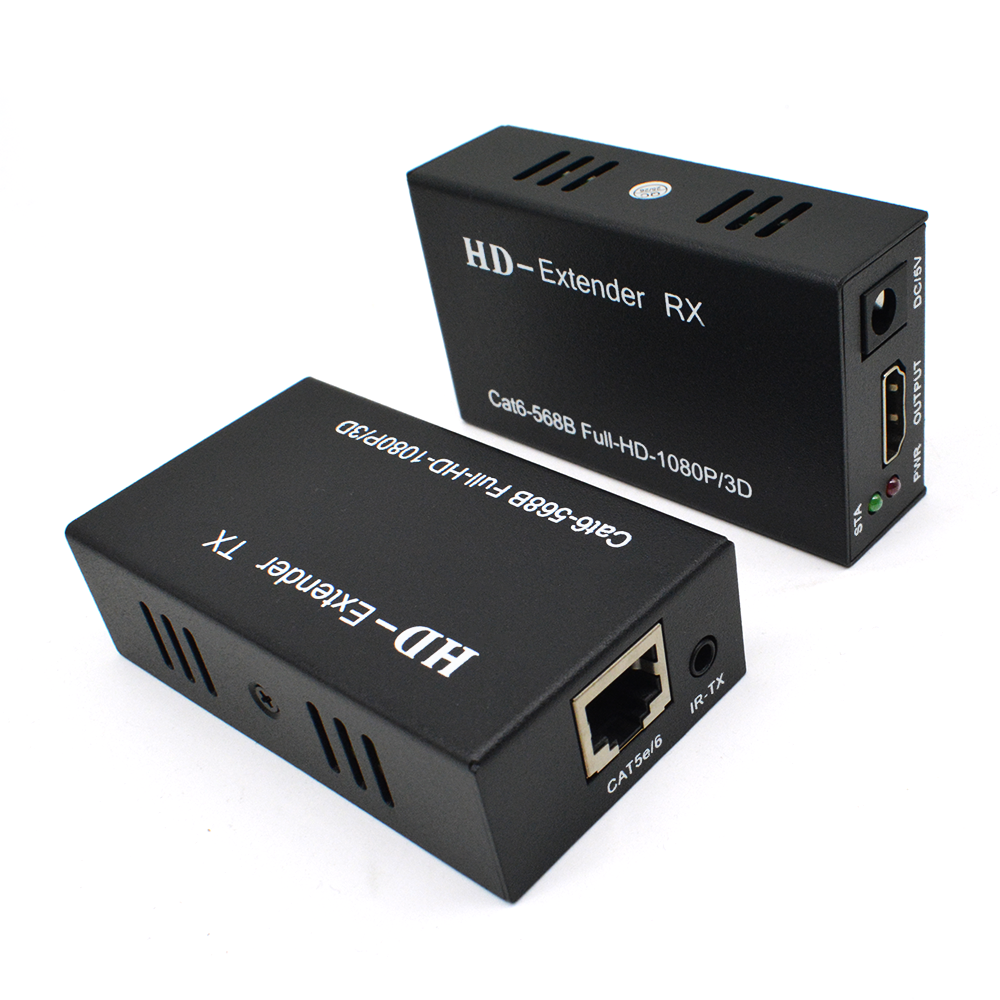

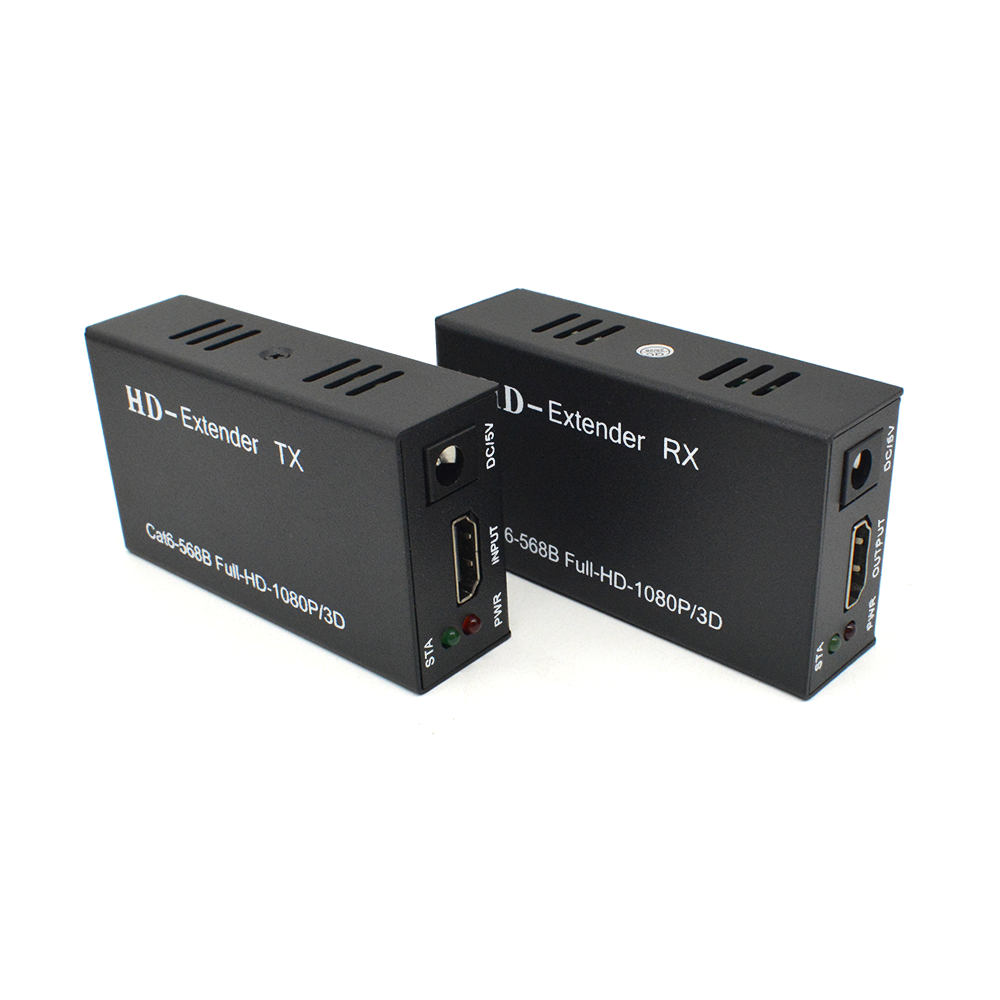

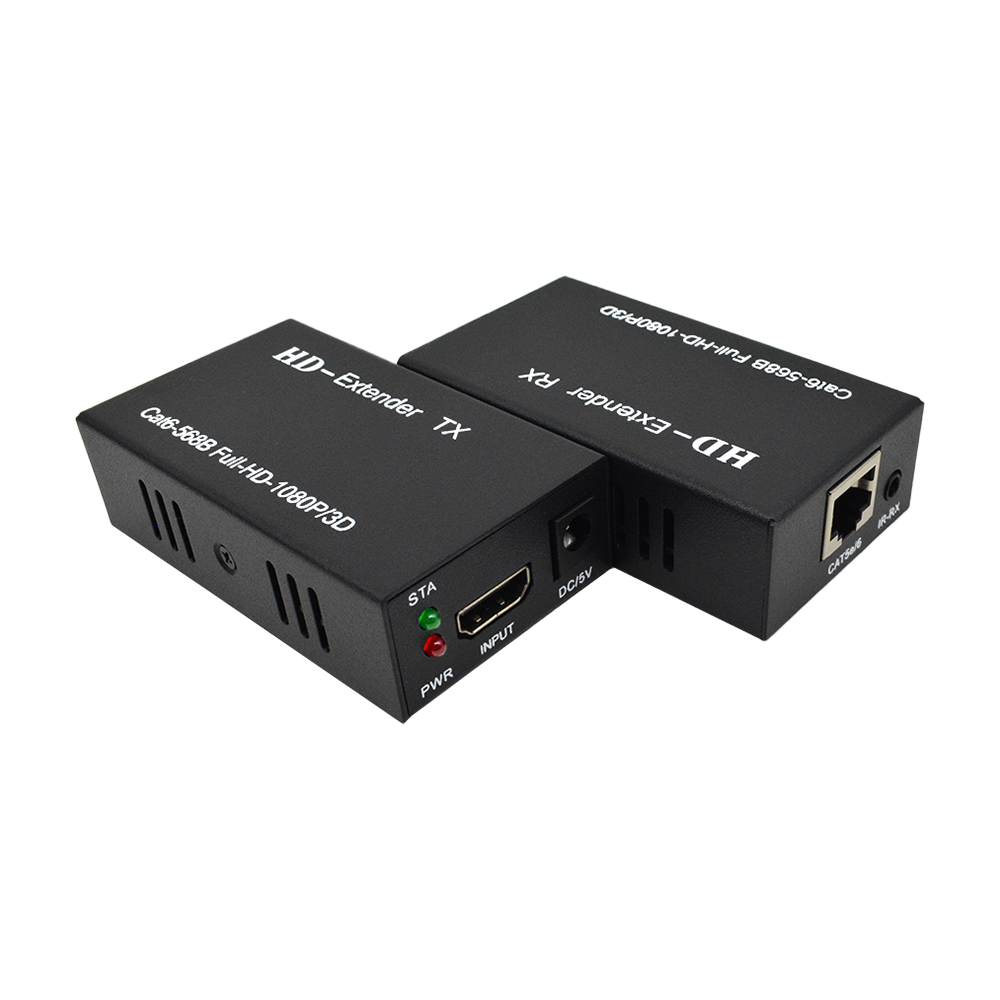

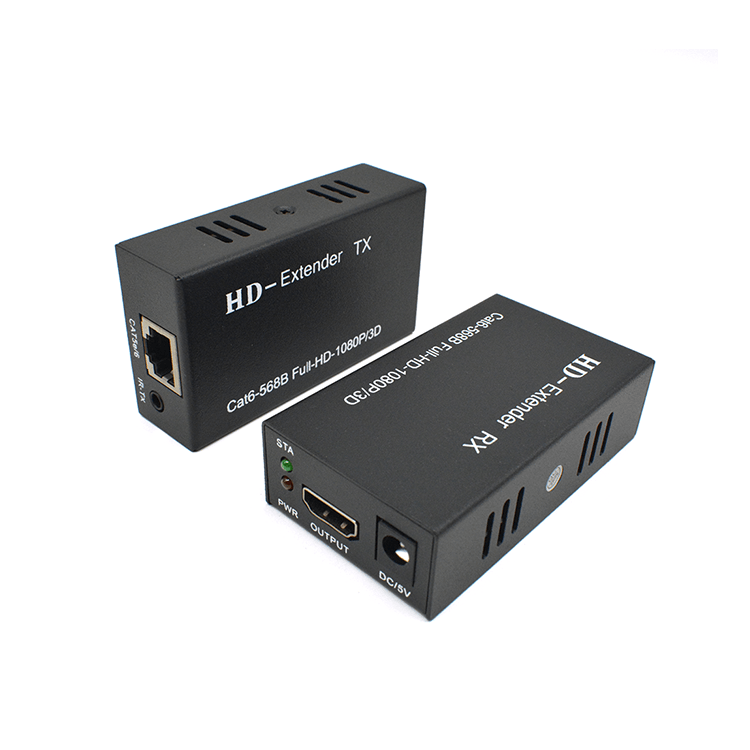

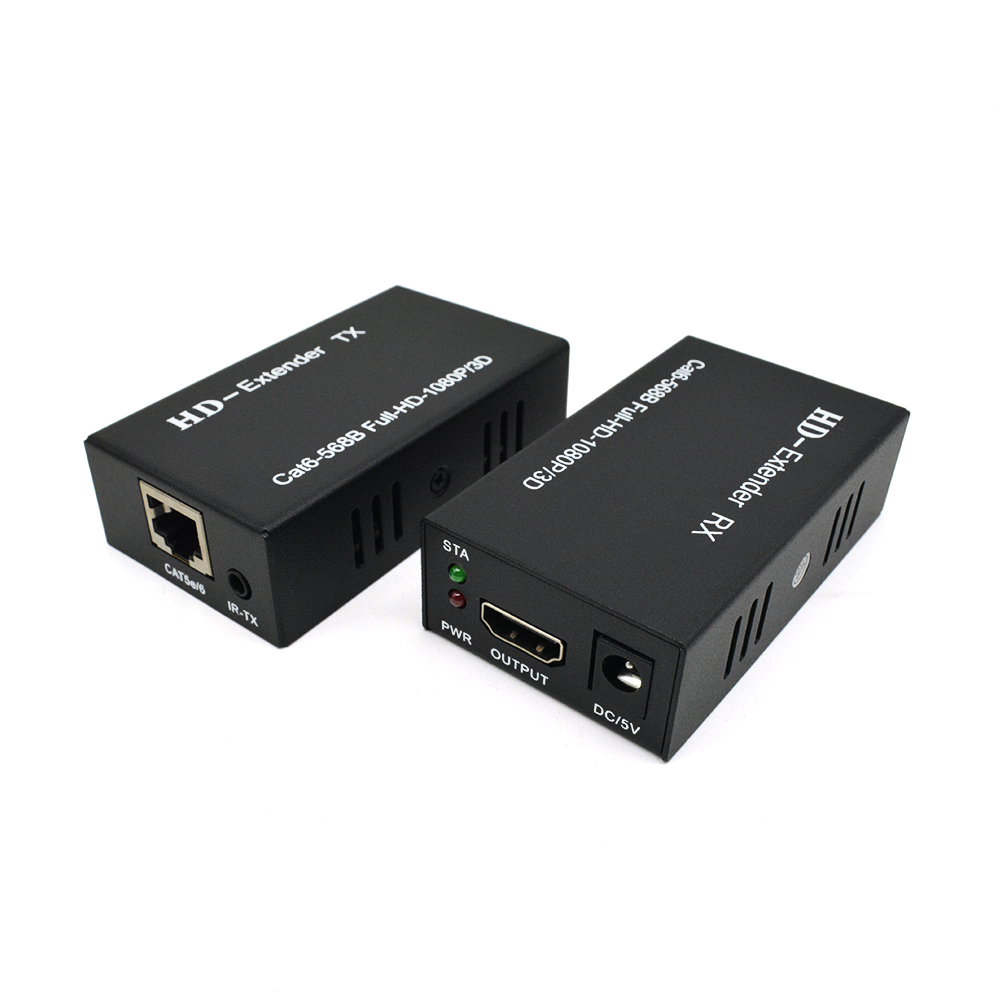

M-HD60A 1080P POC IR Cat5e/6 موسع HD
50 تعليقات
يسمح لك موسع HD هذا بتمديد إشارة HD الخاصة بك عبر كابل الشبكة القياسي. على الرغم من أن كابلات HD غالية الثمن وغير مريحة للأسلاك وتعاني من مسافات نقل محدودة للغاية - فإن كابلات Ethernet توفر بديلاً رائعًا.
يمكّنك موسع HD هذا من تمديد إشارة HD إلى وحدة العرض عن بعد بحد أقصى 60 مترًا عبر كابل Ethernet مع الحفاظ على وحدة التحكم عن بعد نشطة (من موقع وحدة العرض).
يسمح لك موسع HD هذا بتمديد إشارة HD الخاصة بك عبر كابل الشبكة القياسي. على الرغم من أن كابلات HD غالية الثمن وغير مريحة للأسلاك وتعاني من مسافات نقل محدودة للغاية - فإن كابلات Ethernet توفر بديلاً رائعًا.
يمكّنك موسع HD هذا من تمديد إشارة HD إلى وحدة العرض عن بعد بحد أقصى 60 مترًا عبر كابل Ethernet مع الحفاظ على وحدة التحكم عن بعد نشطة (من موقع وحدة العرض).

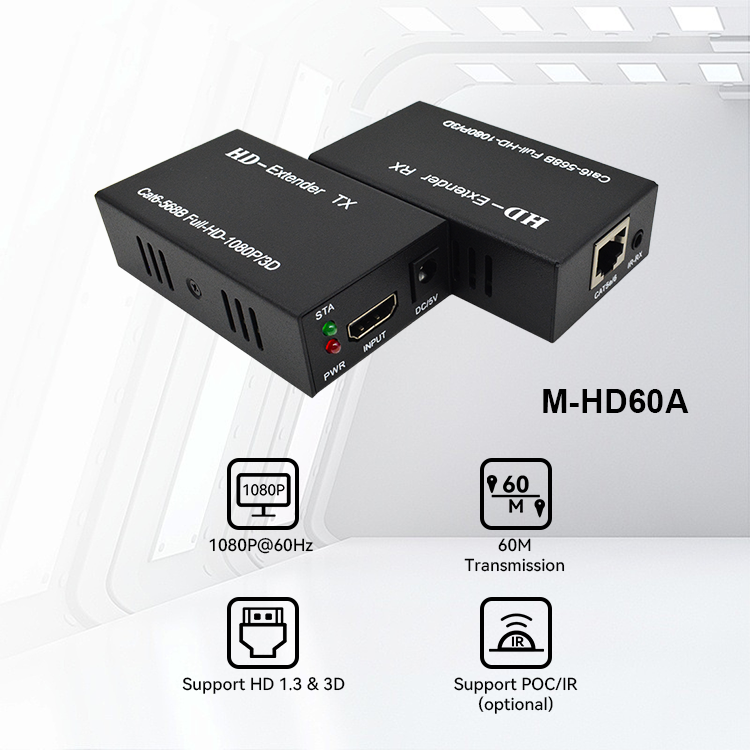

سمات
1. ينقل إشارة HD لمسافة تصل إلى 40 مترًا عبر كابل Cat5e واحد وما يصل إلى 60 مترًا عبر كابل cat6 واحد
2. دعم HD 1.3 و3D
3. يتوافق خط الشبكة مع معيار IEEE-568B
4. دعم دقة الفيديو حتى 1080P@60 هرتز
5. دعم تنسيق الصوت: DTS-HD / Dolby-true HD / LPCM7.1 / DTS / Dolby-AC3 / DSD
7. يتم تضمين مصدر الطاقة DC5V
8. دعم POC/IR (اختياري)
مواصفة
المعلمة
وصف
فيديو
معيار
اتش دي 1.3؛ اتش دي سي بي 1.2
الحد الأقصى لساعة البكسل
165 ميجا هرتز
الحد الأقصى لمعدل البيانات
6.75 جيجابت في الثانية
دقة
1920X1080@60 هرتز، ثلاثي الأبعاد
موصل
HD-أ
مقاومة
100 أوم
إيثرنت
واجهة
RJ45
مسافة الإرسال
CAT6 --- 60 م
الأشعة تحت الحمراء (اختياري)
واجهة
مقبس سماعة الأذن 3.5 ملم
تكرار
38 كيلو هرتز، نقل أحادي الاتجاه
آخر
مزود الطاقة
محول الطاقة: تيار مستمر 5 فولت/1 أمبير
استهلاك الطاقة
ماكس 3 واط
درجة حرارة التشغيل
التشغيل: -5 درجة مئوية ~ +70 درجة مئوية
رطوبة
التشغيل: 5% ~ 90%
البعد
81*45*23 مللي متر

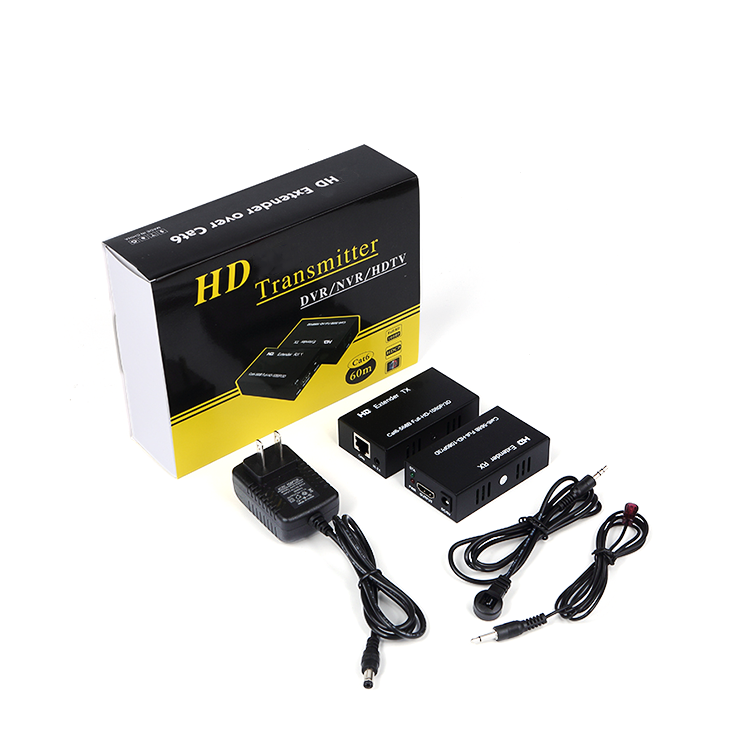

طَرد
1. وحدة إرسال عالية الدقة ------ × 1 قطعة
2. وحدة استقبال عالية الدقة ------ × 1 قطعة
3. محول الطاقة ------ × 2 قطعة (1 قطعة اختياري)
4. كابل الأشعة تحت الحمراء ------ × 1 مجموعة (اختياري)
5. دليل المستخدم ------ × 1 قطعة

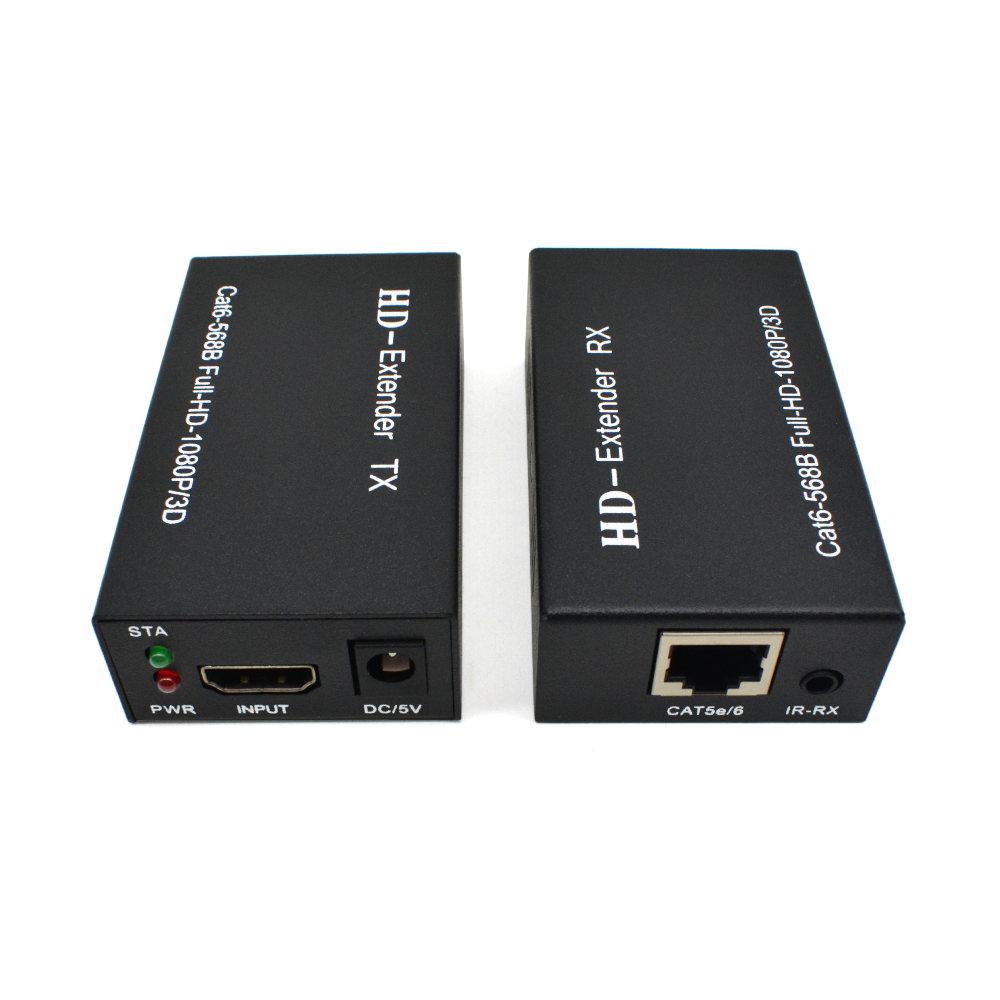

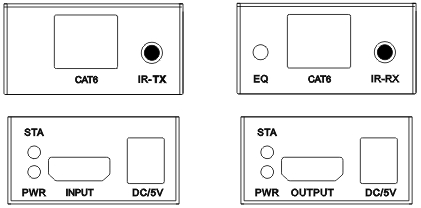

واجهة المنتج
TX (المرسل) RX (المستقبل)
اسم المنفذ
وصف
HD داخل/خارج
إدخال/إخراج إشارة HD
كات6
منفذ RJ45؛
معادل
قراءة EQ، توصيل المرسل والمستقبل، اضغط لمدة 3 ثوانٍ لإكمال النسخ
(ملاحظة: في حالة عدم التعلم، سيتم تعيين طول المصنع ودقة الوضوح بشكل افتراضي.)
إير-تكس/آي آر-آر إكس
وظيفة الإرسال بالأشعة تحت الحمراء
تيار مستمر/5 فولت
مقبس محول الطاقة
مؤشر LED
وصف
PWR
مؤشر طاقة النظام
ستا
مؤشر إشارة عالي الدقة

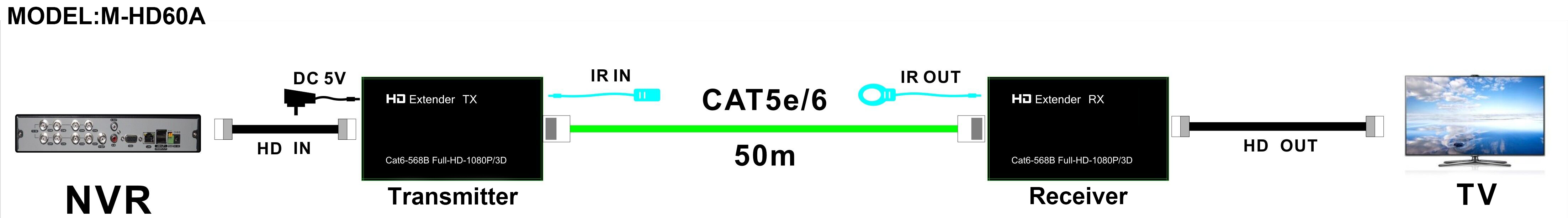

عملية التثبيت
1. قم بتوصيل مصدر الطاقة DC/5V المقدم بمقبس الطاقة لوحدات Tx (جهاز الإرسال) وRx (جهاز الاستقبال)
2. قم بتوصيل وحدة Rx بجهاز العرض عن طريق كابل HD
3. قم بتوصيل وحدة Tx بجهاز مصدر الفيديو عن طريق كابل HD
4. قم بالتوصيل بين وحدتي Tx وRx باستخدام كابل Cat6
5. قم بتشغيل الجهاز المصدر
6. في حالة عدم اللعب، يرجى الدراسة عن طريق زر 'EQ'.
7. إذا قمت بتغيير وحدة العرض أو طول الكابل، يرجى إعادة الدراسة عن طريق زر 'EQ'. (كرر العملية 6)
ملحوظة:
1. في حالة عدم التشغيل، سيتم تخلف طول المصنع ودقته، يرجى الضغط على EQ لمدة 3 ثوانٍ
