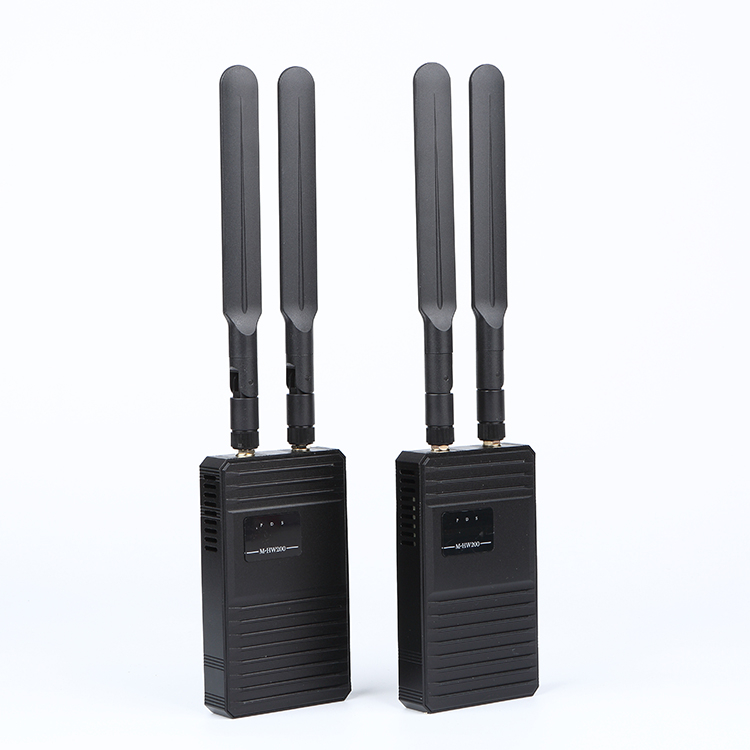

م-HW200
مقدمة
ينقل الإرسال اللاسلكي إشارات الصوت والفيديو عالية الوضوح من خلال إشارات لاسلكية 5.8G، والتي يمكن أن تتكيف مع مجموعة متنوعة من بيئات التطبيقات المعقدة. يتمتع الجهاز بقدرات ممتازة على معالجة الصور ونقلها، مما يجعل نقل الإشارة أكثر سلاسة واستقرارًا. إنه وضع تمديد إشارة موثوق وعالي الأداء وفعال عالي الوضوح.
سمات
1. نقل إشارات الفيديو والصوت عالية الوضوح عبر 5.8G لاسلكيًا حتى 200 متر (656 قدمًا)
2. دعم دقة الفيديو حتى 1920*1080P@60 هرتز
3. يدعم TX واحد وRX واحد، ويدعم TX واحد وأربعة RX على الأكثر
4. يتم استخدام التنسيق الخاص H.264 لضغط الفيديو وفك ضغطه، وتحسين كفاءة النقل وجعل التشغيل أكثر سلاسة
5. التوافق مع معيار HD 1.3 وHDCP 1.2
6. توافق عالي، يمكنه المطابقة التلقائية للمصدر وجهاز العرض
7. نظام حماية ESD مدمج
9. سهل التركيب والتوصيل والتشغيل
مواصفة
وصف |
المعلمة |
|
فيديو |
المعايير |
اتش دي 1.3؛ اتش دي سي بي 1.2 |
تنسيق الضغط |
ح.264 |
|
الحد الأقصى لساعة البكسل |
165 ميجا هرتز |
|
الحد الأقصى لمعدل البيانات |
6.75 جيجابت في الثانية |
|
دقة |
1920X1080P @ 60 هرتز |
|
موصل |
HD-أ |
|
مقاومة |
100 أوم |
|
تأخير الإرسال |
0.08 ثانية |
|
يوصى بحد أقصى كابل HD إدخال/إخراج لمسافة |
<5 م، عندما 1920*1080P @ 60 هرتز |
|
واي فاي |
قوة الترددات اللاسلكية |
21 ديسيبل |
معيار لاسلكي |
802.11a، 802.11n، 802.11ac |
|
اتجاه الإشارة |
أحادي الاتجاه |
|
تكرار |
5150 ~ 5250 ميجا هرتز، 5475 ~ 5850 ميجا هرتز |
|
مسافة الإرسال |
200 متر في بيئة مفتوحة |
|
وضع التعديل |
OFDM |
|
عرض النطاق الترددي |
20 ميجا هرتز |
|
آخر |
مزود الطاقة |
محول الطاقة: تيار مستمر 5 فولت/1 أمبير |
تبديد الطاقة |
ماكس 3دبليو |
|
درجة حرارة |
التشغيل: -5 درجة مئوية ~ +70 درجة مئوية |
|
رطوبة |
التشغيل: 5% ~ 90% |
|
البعد |
116*68*2 0ملم |
|
طَرد
واجهة المنتج
TX: جهاز الإرسال RX: جهاز الاستقبال
اسم المنفذ |
وصف |
HD داخل/خارج |
إدخال/إخراج إشارة HD |
تيار مستمر/5 فولت |
مدخل طاقة USB من النوع C |
مؤشر LED |
وصف |
د |
مؤشر الاتصال (اقتران الفلاش ناجح) |
س |
مؤشر إشارة HD (مضاء دائمًا) |
ص |
مؤشر الطاقة (مضاء دائمًا) |
عملية التثبيت
1. قم بتوصيل مصدر الإشارة عالية الوضوح بمنفذ HD-IN بجهاز الإرسال
2. قم بتوصيل منفذ HD-OUT بجهاز الاستقبال بجهاز العرض (مثل HD TV وجهاز العرض وما إلى ذلك)
3. قم بتوصيل مصادر الطاقة DC/5V المتوفرة بمقبس الطاقة الخاص بجهاز الإرسال وجهاز الاستقبال
