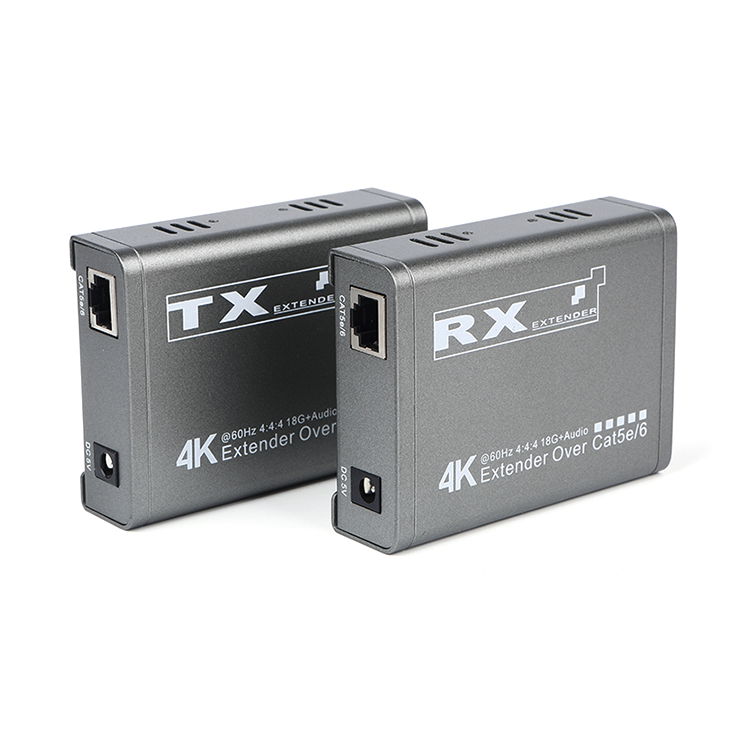

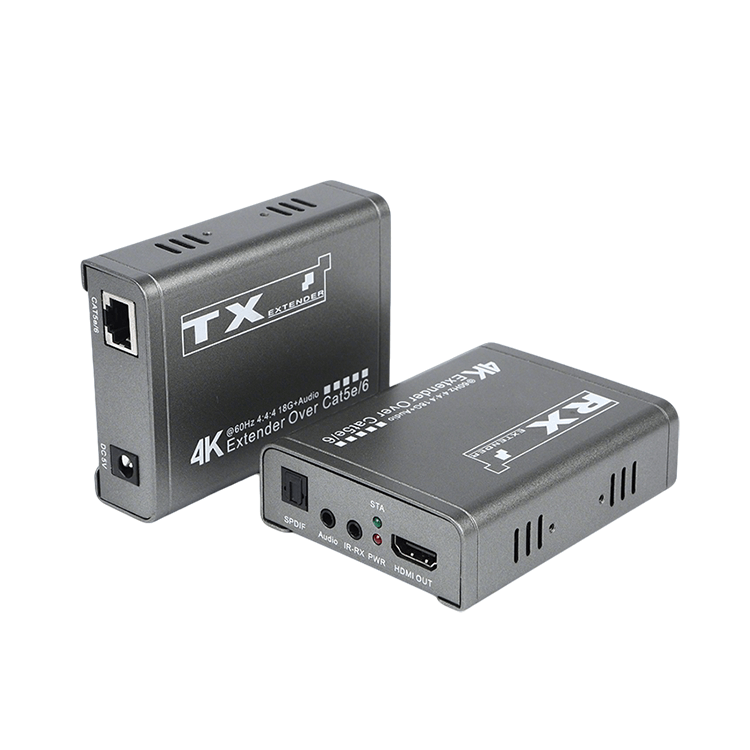

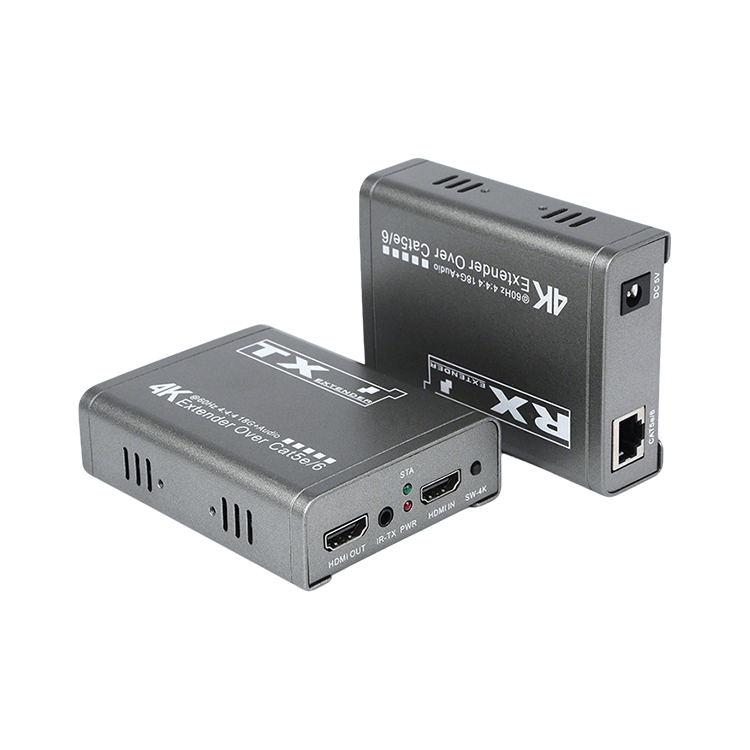

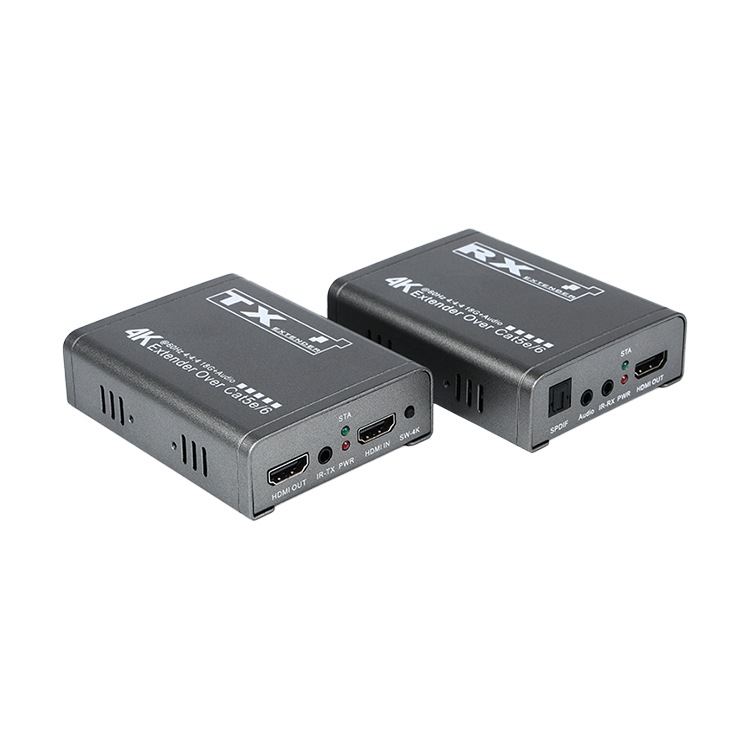

يعتمد موسع الفيديو هذا تصميمًا هندسيًا احترافيًا مع أداء مستقر وتركيب سهل للتوصيل والتشغيل. ويتميز بحماية ESD مدمجة وتعديل تلقائي للصورة لنقل إشارة واضح وسلس.
يدعم إخراج الصوت المستقل والتحكم بالأشعة تحت الحمراء وإخراج الحلقة، ويعمل مع كابلات Cat5e/6 القياسية ويناسب نقل الإشارات لمسافات طويلة في غرف الاجتماعات والمشروعات الهندسية وأنظمة الأمان.
يمكن لموسع 4K-HD هذا نقل إشارة عالية الوضوح لمشغل DVD Blue-Ray والكمبيوتر الشخصي والمعدات الأخرى عبر كابل Cat5e/6 (موصى به).
وهو يدعم أعلى دقة 4K × 2K@60 هرتز، ومسافة نقل 1080P تصل إلى 60 مترًا، ومسافة نقل 4K تصل إلى 50 مترًا، ويدعم نقل الأشعة تحت الحمراء، وإخراج الحلقة، والصوت المستقل.
المنتج مستقر وسهل التركيب وعملي بدرجة كبيرة ويمكن استخدامه في المشاريع الكبرى وقاعات الاجتماعات وغيرها من الأماكن.

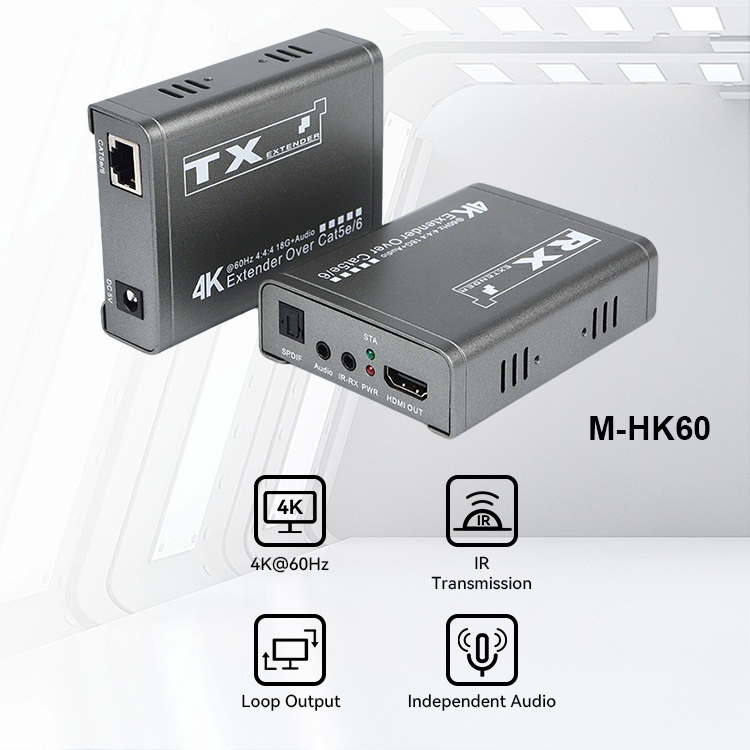

سمات
1. دعم أقصى مسافة إرسال: 1080P حتى 60M، 4K*2K@60هرتز حتى 50M
2. يمكن زيادة عرض النطاق الترددي إلى 18 جيجابت في الثانية، ويدعم أعلى دقة تصل إلى 4K×2K@60 هرتز، ويدعم YUV4:4:4
3. دعم إصدار HD 2.0
4. دعم نقل الأشعة تحت الحمراء
5. دعم إخراج الحلقة
6. دعم الصوت المستقل (SPDIF وصوت 3.5 مم)
7. توافق عالي، يمكنه المطابقة التلقائية للمصدر وجهاز العرض
8. نظام الضبط التلقائي المدمج، يجعل الصورة سلسة وواضحة ومستقرة
9. نظام حماية ESD مدمج
10. سهل التركيب والتوصيل والتشغيل
مواصفة
المعلمة
وصف
فيديو
المعايير
اتش دي 2.0؛ اتش دي سي بي 2.2
الحد الأقصى لساعة البكسل
600 ميجاهيرتز، رقمي
الحد الأقصى لمعدل البيانات
18 جيجابت في الثانية
ماكس القرار
3840×2160 عند 60 هرتز (4K عند 60 هرتز)
موصل
HD-أ
مقاومة
100 أوم
صوتي
واجهة
سبديف؛ صوت 3.5 ملم
إر
واجهة
مقعد 3.5 ملم
اتجاه الإشارة
أحادي الاتجاه
تردد الأشعة تحت الحمراء
30-60 كيلو هرتز
UTP
واجهة
RJ45
مسافة الإرسال
1080P: 60 م؛ 4K @ 60 هرتز: 50 م
آخر
مزود الطاقة
محول الطاقة: تيار مستمر 5 فولت/1 أمبير
تبديد الطاقة
ماكس 3 واط
درجة حرارة
التشغيل: -5 درجة مئوية ~ +70 درجة مئوية
رطوبة
التشغيل: 5% ~ 90%
البعد
95*73*26 مللي متر

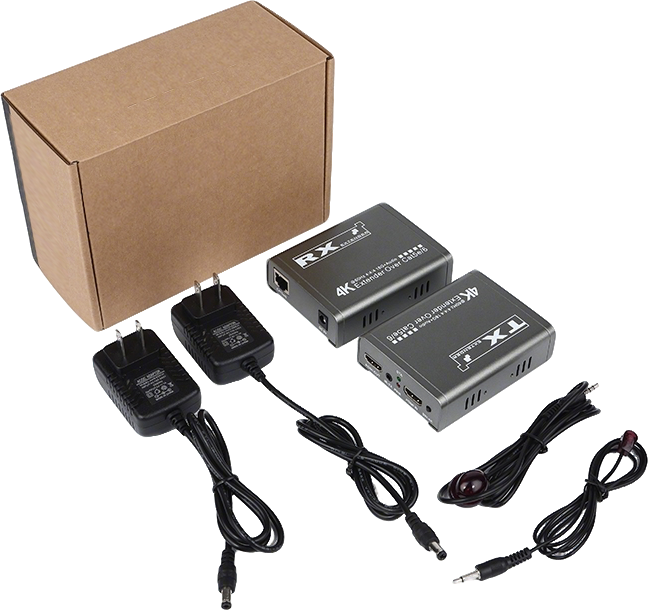

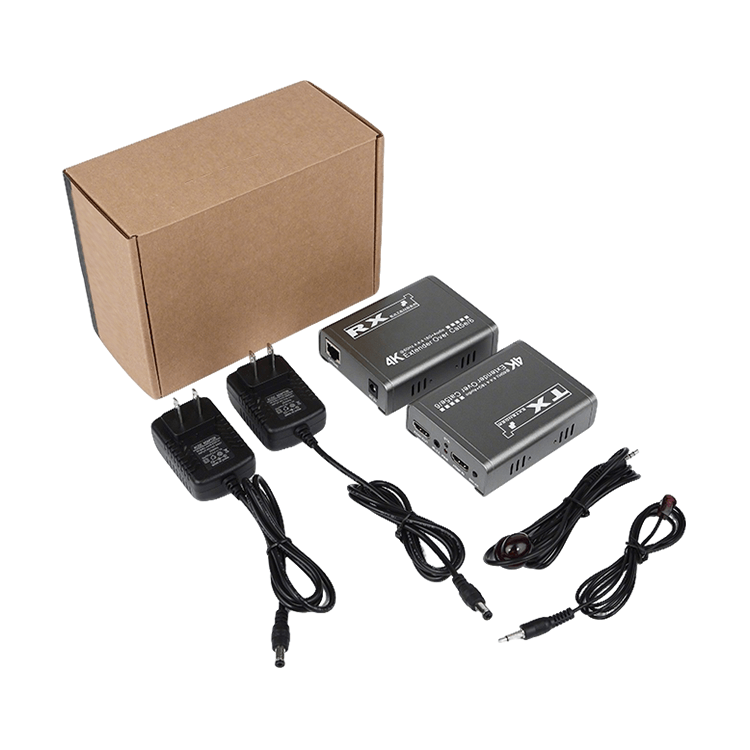

طَرد
1. جهاز إرسال عالي الدقة × 1 قطعة
2. جهاز استقبال عالي الدقة × 1 قطعة
3. محول الطاقة × 2 قطعة
4. مجموعة محطة IR TX/RX x1
5. دليل المستخدم × 1 قطعة

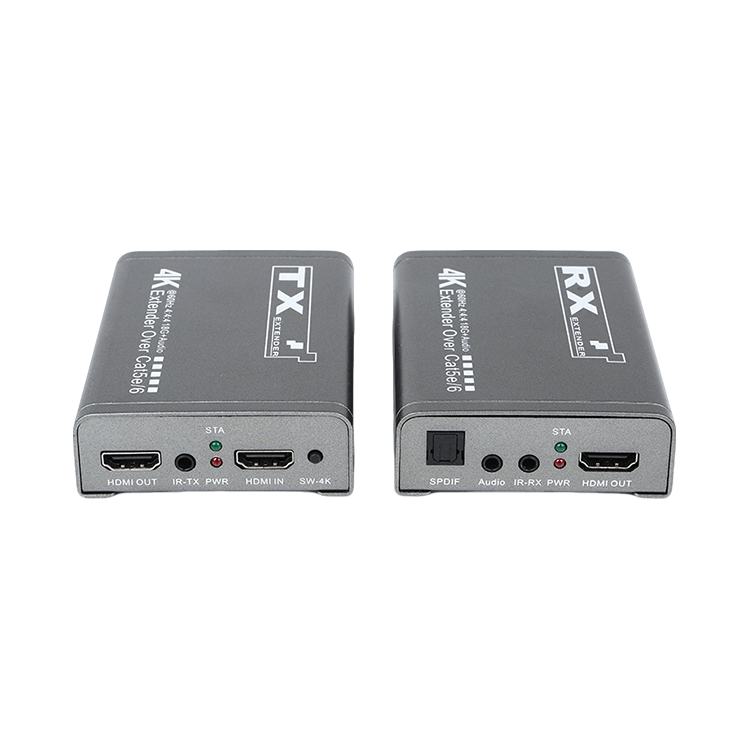

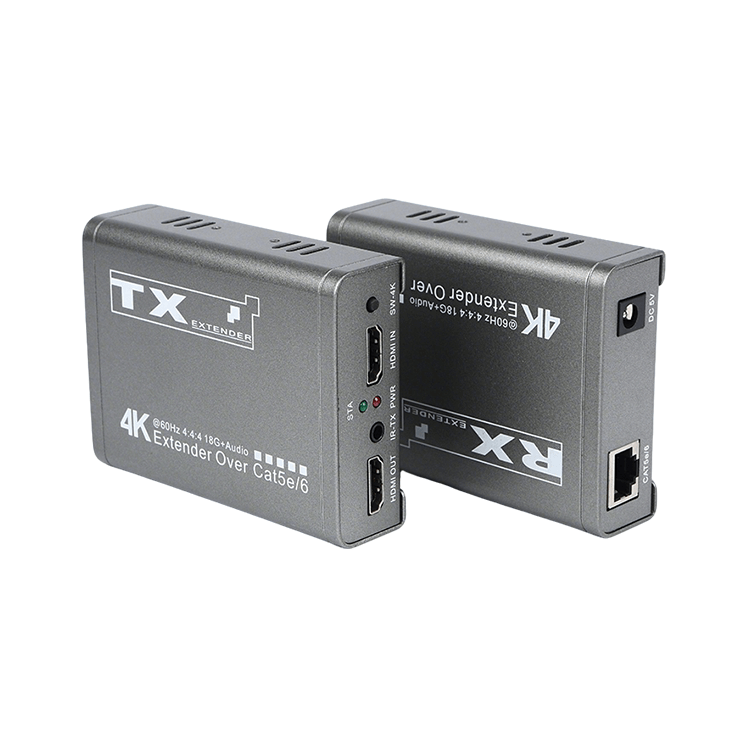

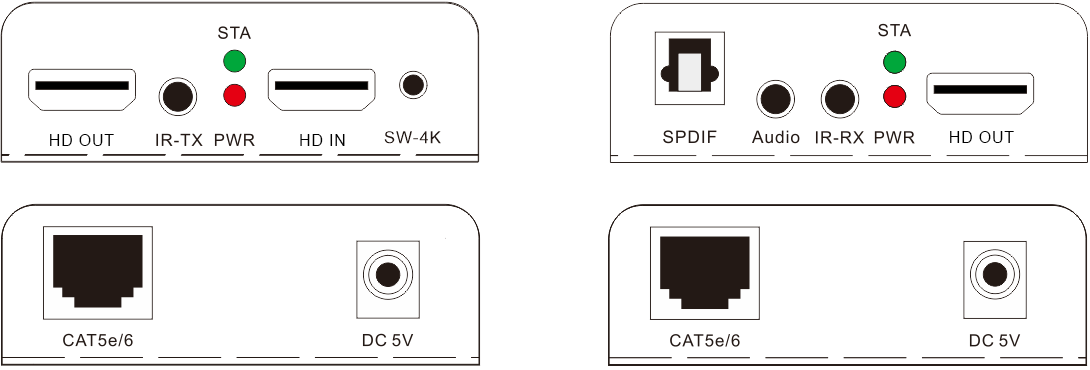

واجهة المنتج
TX (المرسل) RX (المستقبل)
اسم المنفذ
وصف
HD داخل/خارج
إدخال/إخراج إشارة HD
كات5e/6
منفذ RJ45 يربط cat5e/cat6
إر تكس/آر إكس
إدخال/إخراج إشارة الأشعة تحت الحمراء
سبديف
منفذ الصوت البصري
صوتي
منفذ صوت 3.5 ملم
سو-4ك
التبديل 4K
تيار مستمر/5 فولت
مقبس محول الطاقة
مؤشر LED
وصف
PWR
مؤشر قوة الوحدة
ستا
مؤشر إشارة عالي الدقة

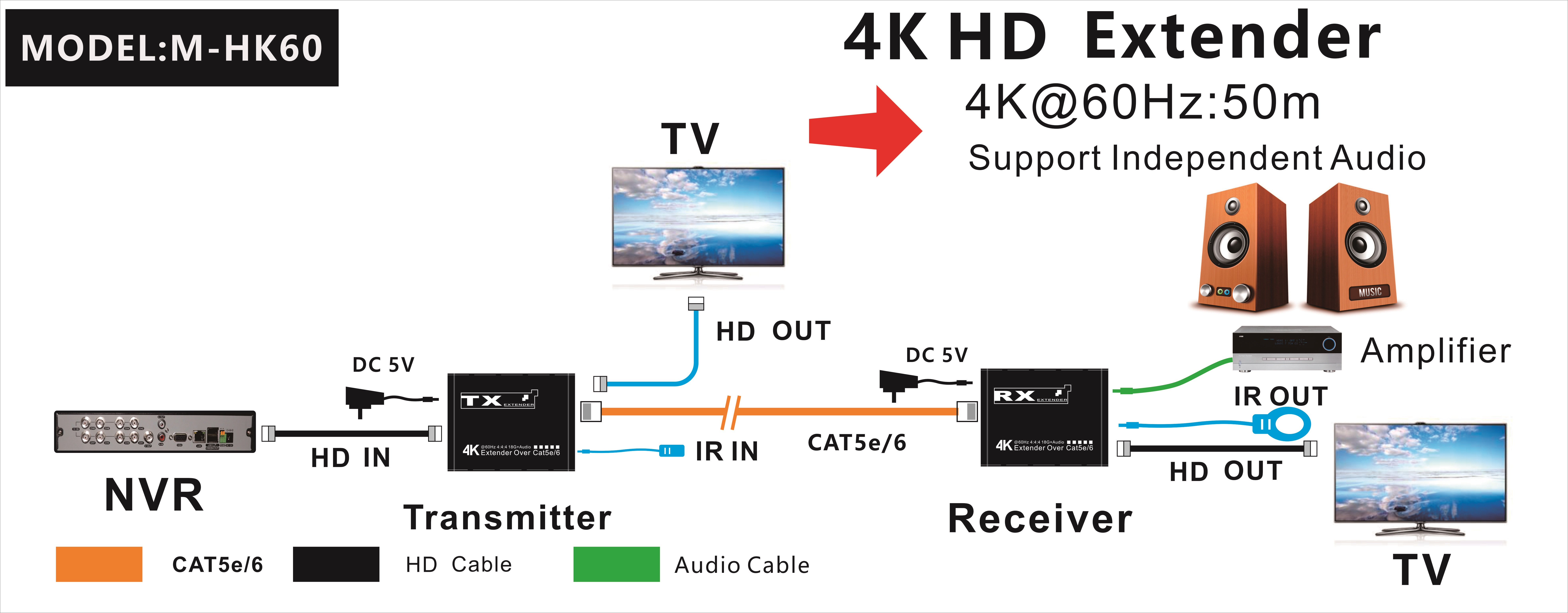

عملية التثبيت
1. قم بتوصيل مصادر الطاقة DC/5V المتوفرة بمقبس الطاقة الخاص بجهاز الإرسال وجهاز الاستقبال
2. قم بتوصيل كابل HD بين منفذ إدخال HD لجهاز الإرسال ومنفذ إخراج HD لمصدر الفيديو
3. قم بتوصيل منفذ إخراج HD لجهاز الاستقبال بجهاز العرض باستخدام كابل HD
4. قم بتوصيل منفذ RJ45 لجهاز الإرسال بمنفذ RJ45 لجهاز الاستقبال باستخدام كابل CAT5e/6 واحد.
